Bộ điều khiển tích hợp 4 vùng TOA VX-3004F

❮ ❯

Model: VX-3004F

Bảo hành: 12 tháng

Giá (gồm VAT): Liên hệ

Chức năng sản phẩm

Bộ tích hợp điều khiển trong hệ thống VX-3000
Số vùng loa: 4 vùng A-B
Số Mô-dun amply có thể kết nối: 04 mô-đun (tối đa 04 mô-đun chạy, 01 mô-đun dự phòng)
Số micro hỗ trợ: 8 Micro
Bộ nhớ trong: 16G - cho lưu chương trình, bản tin ghi âm sẵn

Hotline: 0942500109 (Zalo)

Để lại lời nhắn

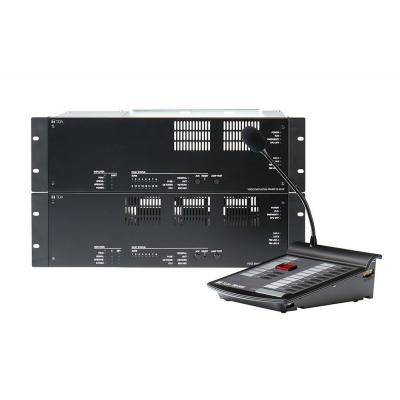

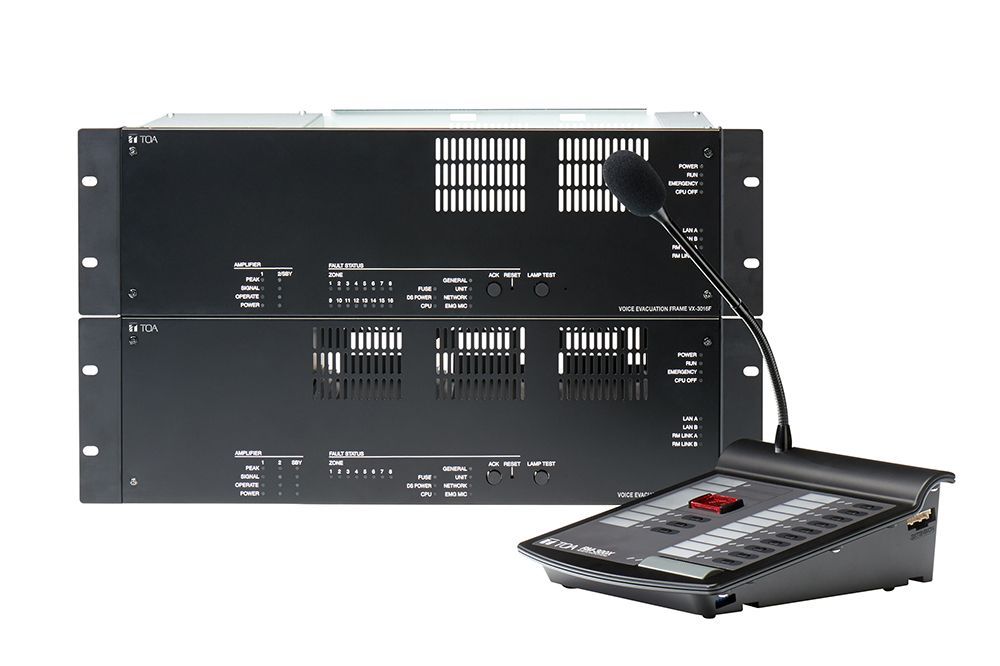

VX-3004F bộ điều khiển tích hợp 4 vùng loa AB trong hệ thống VX-3000. Thiết bị có chức năng điều khiển, giảm sát, phân luồng tín hiệu trong hệ thống. VX-3004F được trang bị sẵn 4 ngõ vào âm thanh riêng biệt, hỗ trợ 8 micro chọn vùng, thẻ nhớ 1GB, 4 zones.

Thông số kỹ thuật VX-3004F

Nguồn điện	20 - 33 V DC, giắc cắm rời 4 chân
Công suât tiêu thụ	24 W (khi chỉ có khung giám sát) tại ngõ vào 33 V DC, 90 W (RS Link: ngõ ra 2 A) tại ngõ vào 33 V DC

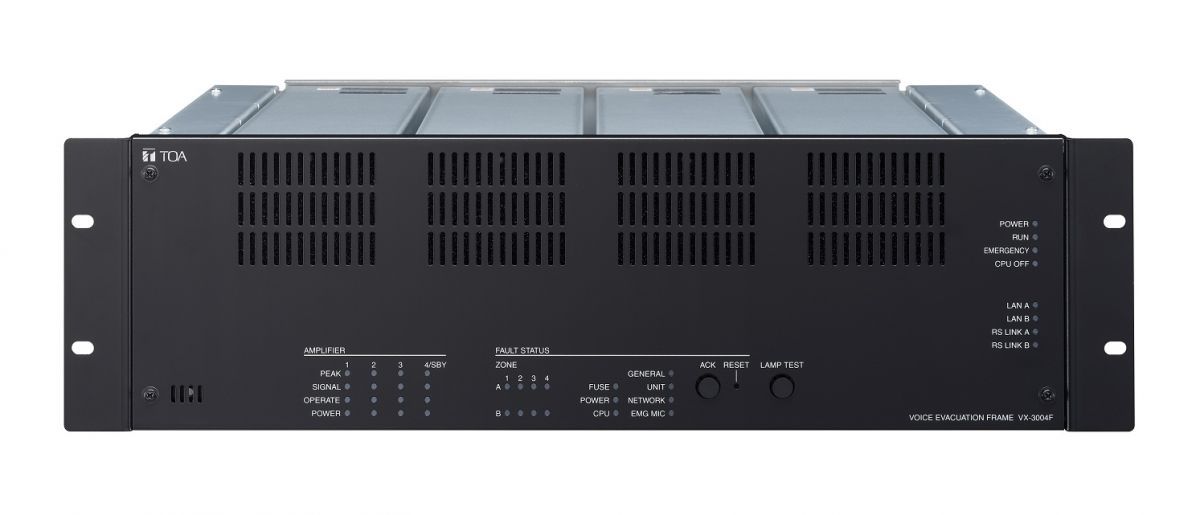

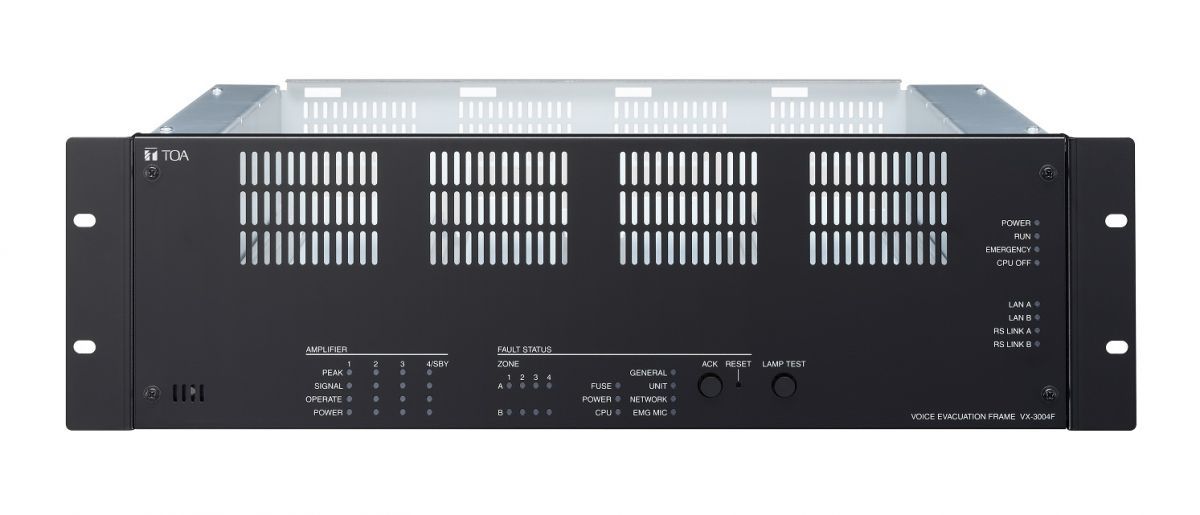

Đèn báo hiệu	POWER (màu xanh) x1, RUN (màu xanh) x1, EMERGENCY (màu đỏ) x1, CPU OFF (màu đỏ) x1, LAN A (màu xanh) x1, LAN B (màu xanh) x1, RS LINK A (màu xanh) x1, RS LINK B (màu xanh) x1 FAULT STATUS (màu vàng) GENERAL x1, UNIT x1, NETWORK x1, EMG MIC x1, FUSE x1, POWER x1, CPU x1, ZONE …8 AMPLIFIER PEAK (màu đỏ) …4, SIGNAL (màu xanh) …4, OPERATE (màu xanh) …4, POWER (màu xanh) …4
Chế độ hoạt động	Phím báo lỗi x2 (ACK/RESET) Phím kiểm tra x1 (LAMP TEST) Phím cài đặt: ID NUMBER, RESET, IMPEDANCE, Setting (mặt trước thiết bị)

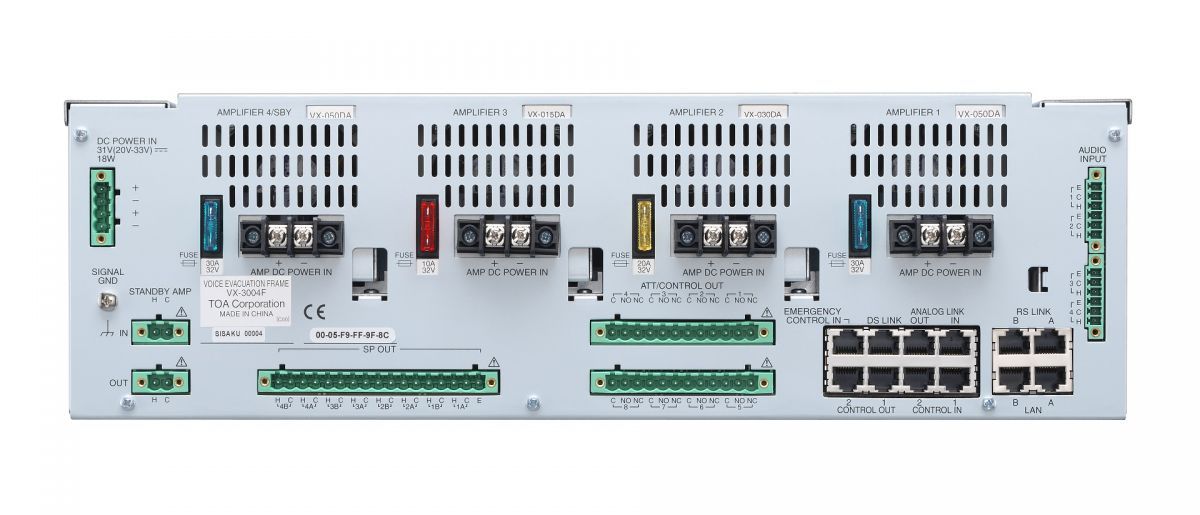

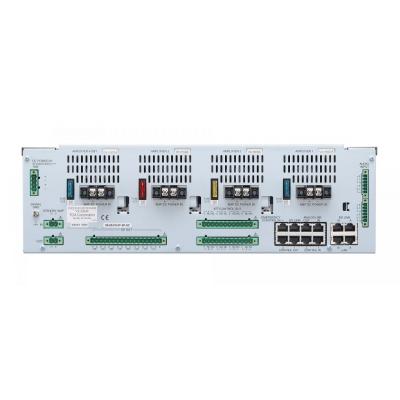

LAN A, B	Số kết nối: 2 (LAN A, LAN B) Network I/F: 100BASE-TX Network Protocol: TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, HTTP Spanning tree Protocol: RSTP Hệ thống âm thanh: Đóng gói theo tiêu chuẩn TOA Chuẩn âm thanh: PCM Tần số lấy mẫu: 48 kHz Mã hoá âm thanh: 16 bits Kết nối thiết bị: giữa các bộ VX-3004F, VX-3008F, VX-3016F, NX-300, Switching HUB Cổng kết nối: RJ45 Cáp kết nối: Cáp xoắn đôi 5 sợi (CAT5) Số tầng kết nối: Tối đa 7 tầng Maximum Cable Distance: 100 m (328.08 ft)
RS Link A, B	Số cổng kết nối: 2 (RS LINK A, RS LINK B) Mức ngõ vào âm thanh: 0 dB (*2) Nguồn cấp: Max. 1 A / một cổng Cổng kết nối: RJ45 Cáp kết nối: Cáp xoắn đôi 5 sợi chống nhiễu (CAT5-STP) Chiều dài cáp tối đa: 1200 m (3937.01 ft)
DS Link	Kết nối thiết bị: kết nối đường DS LINK của nguồn Cổng kết nối: RJ45 Cáp kết nối: Cáp xoắn đôi 5 sợi chống nhiễu (CAT5-STP) Chiều dài cáp tối đa: 5 m (16.4 ft)
Analog Link	Số cổng kết nối: 1 ngõ vào, 1 ngõ ra Connection Device: giữa các bộ VX-3004F, VX-3008F, VX-3016F Cổng kết nối: RJ45 Cáp kết nối: Cáp xoắn đôi 5 sợi (CAT5) Chiều dài cáp tối đa: 800 m (2624.67 ft)
Ngõ vào điều khiển 1,2	16 ngõ vào, dạng không điện áp, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA Báo lỗi hệ thống: Ngắn mạch, mở mạch, thuộc tính: bảo vệ điện áp Cổng kết nối: RJ45 Cáp kết nối: Cáp xoắn đôi 5 sợi chống nhiễu (CAT5-STP)
Ngõ vào KHẨN CẤP	Ngõ vào 2: ngõ vào cách ly, điện áp từ -24 to +24 V Cổng kết nối: RJ45 Cáp kết nối: Cáp xoắn đôi 5 sợi (CAT5)
Chức năng VOX	Threshold: -60 to 0 dB (1 dB steps) Hysteresis: 0 to +10 dB, Hold time: 10 ms - 10 s Settable for each audio input
Ngõ ra điều khiển 1,2	Ngõ vào : 8 ngõ ra cho NGÕ 1 Ngõ ra chuyên biệt : 3 ngõ ra cho NGÕ 2 GENERAL FAULT, CPU FAULT, CPU OFF Dạng không điện áp, cân bằng điện tử, dòng điều khiể 10mA, điện áp chịu đựng 28V DC Cổng kết nối: RJ45 Cáp kết nối: Cáp xoắn đôi 5 sợi chống nhiễu (CAT5-STP)
Ngõ ra điều khiển chiết áp	8 ngõ ra, dạng không điện áp, rơ le (NC, NO, C), dòng điều khiển 2 mA tới 5 A, điện áp chịu đựng 125 V AC, 40 V DC Cổng kết nối: Giắc cắm rời 12 chân x 2
Ngõ vào âm thanh 1, 2, 3, 4	4 Ngõ vào Độ nhạy: LINE: -20 dB (2), MIC: -60 dB (2) LINE/MIC/ cản biến ANC (thay đổi cài đặt trong phần mềm) Điều chỉnh độ khuếch đại: điều chỉnh âm lượng với chiết áp điều chỉnh ( phía trong mặt trước) từ- ∞ tới 0 dB ngõ vào trở kháng: 47 kΩ, cân bằng điện tử Đáp tuyến tần số: 40 Hz - 20 kHz ±1 dB (tại ngõ DA CONTROL LINK, 0 dB output) Độ méo: 1% hoặc thấp hơn (tại ngõ DA CONTROL LINK, 0 dB output, 1 kHz) Tỷ lệ S/N: 60 dB hoặc hơn (tại ngõ DA CONTROL LINK, A-weighted) Nguồn phantom: 24 V DC, can be set with setting software Cổng kết nối: Giắc cắm rời 6 chân x 2

Xử lý tín hiệu số

Chức năng chống phản hồi âm	7 điểm (tự động), có thể thiết lập cho từng ngõ vào và RS LINK (A/B)
Tinh chỉnh âm sắc và lọc tiếng	3 băng tần cho từng ngõ vào âm thanh và RS LINK (A/B), 6 băng tần cho từng ngõ ra tăng âm Thông số tinh chỉnh: 20 Hz - 20 kHz, ±15 dB, Q: 0.267 - 69.249 Bộ lọc : High-pass filter 20 Hz - 20 kHz, 6 dB/oct, 12 dB/oct Low-pass filter 20 Hz - 20 kHz, 6 dB/oct, 12 dB/oct High shelving filter 6 - 20 kHz, ±15 dB Low shelving filter 20 - 500 Hz, ±15 dB Notch filter (amplifier output only) 20 Hz - 20 kHz, Q: 8.651 - 69.249 All-pass filter (amplifier output only) 20 Hz - 20 kHz, Q: 0.267 - 69.249 Horn equalizer (amplifier output only) 20 kHz, 0 to +18 dB (0.5 dB steps)
Compressor	Threshold: -20 to 0 dB (1 dB steps) Tý số nén: 1:1, 1.1:1, 1.2:1, 1.3:1, 1.5:1, 1.7:1, 2:1, 2.3:1, 2.6:1, 3:1, 4:1, 5:1, 7:1, 8:1, 10:1, 12:1, 20:1, ∞:1 Thời gian tác động: 0.2 ms - 5 s, Thời gian nhả: 10 ms - 5 s Độ khuếch đại: - ∞ to +10 dB, Knee type: hard knee, middle knee, soft knee
Delay	Cho từng ngõ ra tăng âm, 0 - 2730 ms (0.021 ms steps)
ANC(Điều chỉnh nhiễu môi trường)	Amplifier output level control, Automatic sensor input reference level measuring, Sensor input reference level fine adjustment Maximum output signal level control: -15 to 0 dB Minimum output signal level control: -18 to -3 dB Sample time setting: 10 s, 20 s, 30 s, 1 min, 5 min Gain ratio setting: (Ambient noise: Output signal level) 6:3, 5:3, 4:3, 3:3, 3:4, 3:5, 3:6 Ambient noise measuring frequency setting: 20 Hz - 20 kHz, 3 points
Ngõ ra loa	4 channels (with A/B LINE speaker output), 1 Earth terminal Maximum Voltage/Current: 100 Vrms, 5 Arms Connector: Removable terminal block (17 pins) x1 Fault Detection System: Short circuit, Open circuit, Ground fault, Method: Impedance or End of line
Ngõ vào/ra tăng âm dự phòng	Input: 1, Output: 1 Maximum Voltage/Current: 100 Vrms, 5 Arms Connector: Removable terminal block (2 pins) x2
Tăng âm công suất	Số lượng tăng âm: 4 Cổng kết nối: DA CONTROL LINK x4, DA OUTPUT LINK x4
Nhiệt độ hoạt động	-5 ℃ tới +45 ℃ (23 ゜F tới 113 ゜F)
Độ ẩm cho phép	90 %RH hoặc thấp hơn (không đọng xương)
Thành phần	Panel: Thép tấm, sơn màu đen, độ mờ 30 %
Kích thước	483 (R) × 132.6 (C) × 345 (S) mm (19.02 × 5.22" × 13.58")
Khối lượng	7.6 kg (16.75 lb)
Phụ kiện đi kèm	Rack mounting bracket (preinstalled on the unit) x2, Rack mounting screw x4, CD (PC setting software) x1, Removable terminal plug (2 pins) x2, Removable terminal plug (4 pins) x1, Removable terminal plug (6 pins) x2, Removable terminal plug (12 pins) x2, Removable terminal plug (17 pins) x1, Ferrite clamp x2
