ZM-104A bộ đồng hộ đo trở kháng đường dây, giúp bạn lắp chính xác hệ thống âm thanh, giúp không bị cháy amply, kiểm tra trạng thái của loa và rất dễ sử dụng
Cách tính trở kháng đường dây loa
Thông thường, chúng ta có hai cách tính trở kháng loa thông qua cách đấu dây
Loa nối nối tiếp, tổng trở sẽ bằng các giá trị cộng vào: Z = Z1 + Z2 =…= Zn.
Loa song song, tính tổng trở sẽ khó khăn hơn đó là nghịch đảo các giá trị của chúng: 1/Z = 1/Z1 + 1/Z2 +…+ 1/Zn
Tuy nhiên, đó chỉ là mặt lý thuyết, đôi khi chúng ta đấu chập, đấu sai công suất loa... do đó cần phải đo. Ví dụ trong hệ thống âm thanh thông báo, nếu vùng loa có công suất 50W thì trở kháng đo được phải khoảng 200Ω ==> Nếu ta đo chỉ có 50Ω thì điều đó chứng tỏ đang đi sai đâu đó và nếu cứ đấu vào amply thì nguye cơ cháy amply rất cao
Trong âm thanh thông báo, chúng ta chỉ sử dụng cách đấu song song.

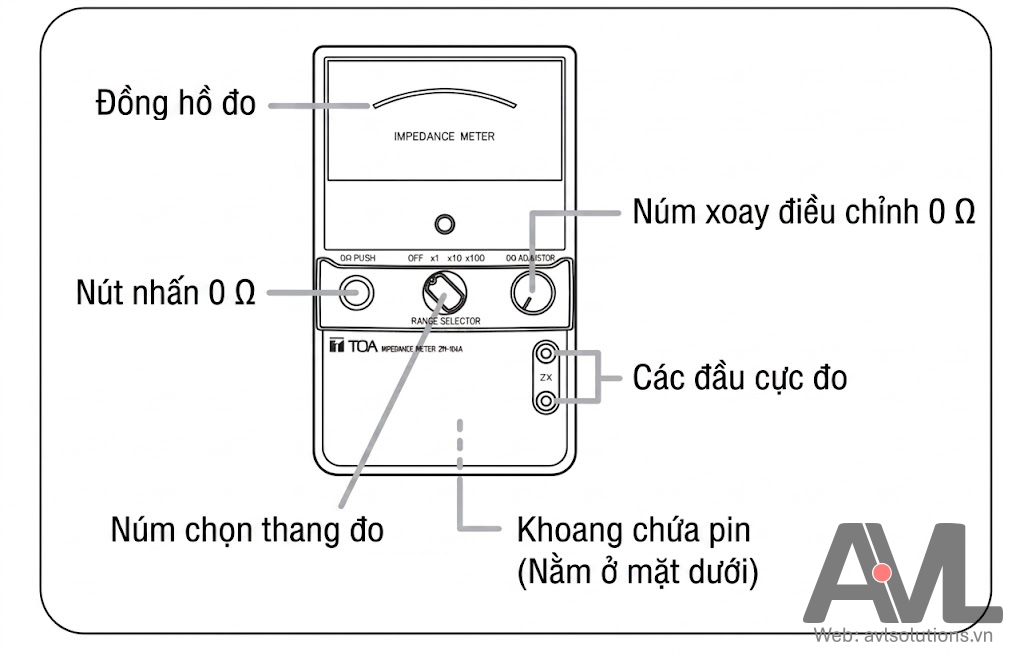

Cách đo trở kháng bằng TOA ZM-104A
Các bước thực hiện:
Bước 1: Lắp PIN AA (R6) mặt dưới thiết bị. Nên dùng PIN mới và pin Akaline để đảm bảo năng lượng. PIN yếu sẽ làm sai số lớn.
Bước 2: Cắm dây đo vào "chân cắm dây đo".
Bước 3: Ước tính trở kháng của loa, và chọn "Chọn thang đo". Chỉ sổ trên "Thang chỉ số đo" sẽ nhân tương ứng với mức "Chọn thang đo" này.
VD để x10, trên thang chỉ 33 nghĩa là trở kháng đo được là:= 33x10 = 330Ω
Bước 4: Điều chỉnh thang đo về chuẩn. Ấn nút "button" bên trái hoặc chập hai dây đo vào. Sau dùng "Núm điều chỉnh thang đo" xoay để kim chỉ về số 0.
Bước 5: Nhả nút "button" và dùng dây đo cắm vào hai đầu dây, đọc chỉ số trên "thang đo chỉ số" và nhân với hệ số, chúng ta sẽ được trở kháng của đường dây
Công suất loa, đường dây loa (chỉ áp dụng cho loa 100V line): = 100^2/(Z). VD, bạn đo được 330Ω, công suất đường dây sẽ là:= 100^2/330= 10000/200=30W.
Lưu ý:
Cắm dây đo màu đỏ hay hoặc đen vào cổng nào trong "chân cắm dây đo" đều được
Kẹp dây đỏ hoặc đen vào đầu dâu loa nào cũng được
