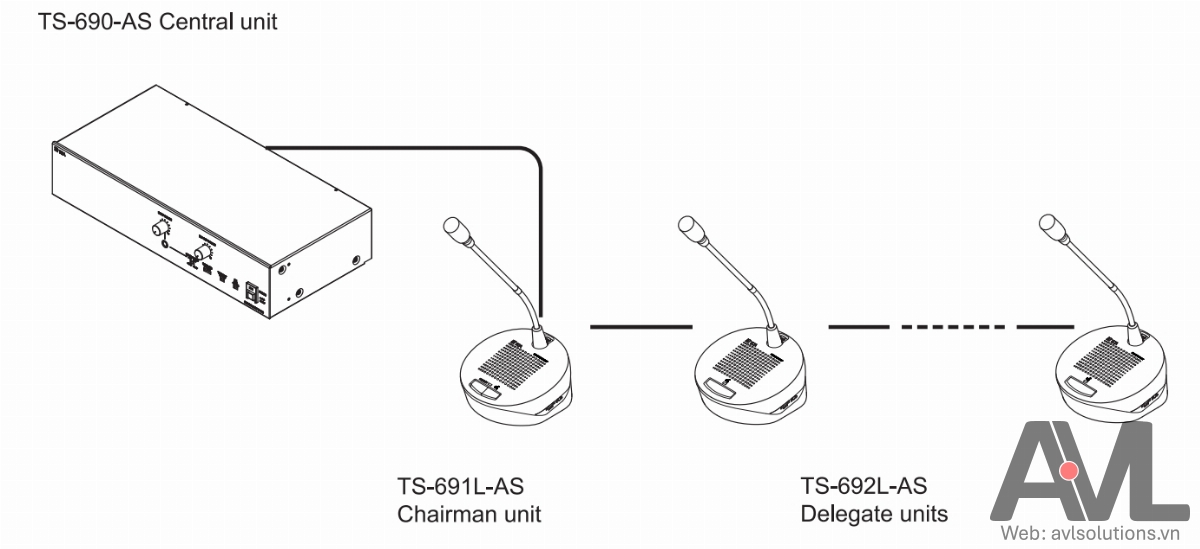

Với bộ trung tâm hội thảo TOA TS-690-AS chúng ta có thể kết nối tối đa tới 24 Micro chủ tịch TS-691L-AS và Micro đại biểu TS-692L-AS. Và các thiết bị được nối thông qua dây dẫn 2m đi kèm trên máy rất đơn giản. Tuy nhiên, trong một số trường hợp nếu bạn cần dài hơn thì có thể mua bổ sung thêm dây YR-790-10-AS (10m) hoặc YR-790-3-AS (3m) và cần chú ý một số chức năng trên bộ TS-690 như sau
(1). Công tắc nguồn điện
(2). Đèn báo nguồn điện
(3). Núm điều chỉnh âm lượng ngõ vào của cổng số 5
(4). Núm điều chỉnh âm lượng của loa tích hợp trong máy chủ tịch, máy đại biểu
(5). Cổng vào mức AUX/Micro - chọn chế độ (6)
(6). Chọn mức tín hiệu ngõ vào cổng (5)
(7). Thiết lập số máy đại biểu phát biểu đồng thời - nếu SET = 0 thì chỉ máy chủ tịch nói được
(8). Tự tắt Micro sau 1 thời gian không phát biểu
(9). Bật chế độ kiểm tra kết nối - Trong trạng thái này tất cả LED trên cổ Micro máy đại biểu/chủ tịch đều sáng và hệ thống không thể ấn nói được
(10). Đèn LED sáng báo đang trong chế độ kiểm tra kết nối

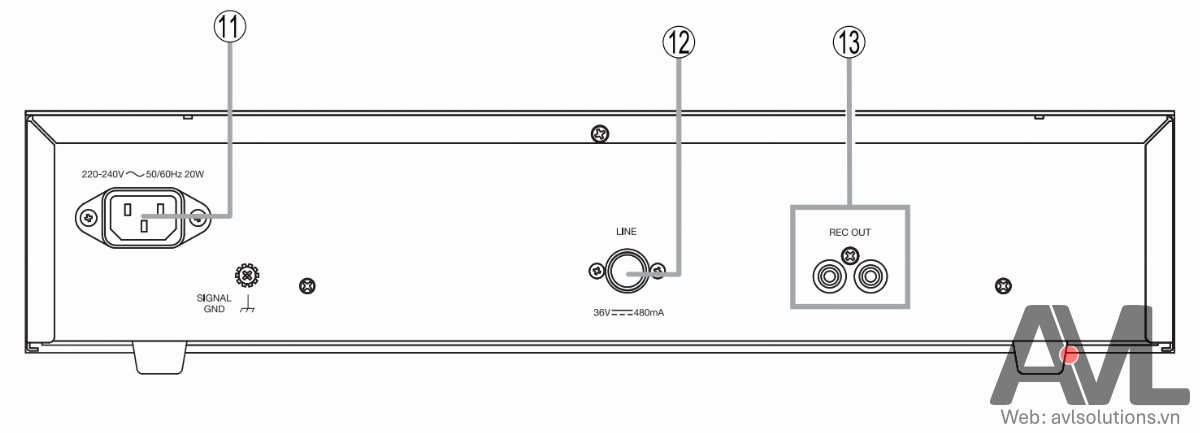

(11). Dây cắm nguồn điện AC-220V
(12). Ngõ ra kết nối tới máy chủ tịch TS-691L-AS hoặc máy đại biểu TS-692L-AS
(13). Ngõ ra mức REC - nối tới Amply khi phòng dùng loa hoặc tới ngõ vào Soud Card khi họp trực tuyến
Để tránh mua phải hàng gia, vui lòng liên hệ Hotline: 0942500109 (Zalo - ms Linh Anh).
Nếu cần cắm Micro hoặc nguồn âm thanh, vùi lòng cẳm cổng Input trước mặt TS-690-AS (5) và lưu ý gạt chế độ (6)
Nếu cần Test xem dây có đứt hoặc cáp đã nối chưa giữa các máy hội thảo, gạt sang ON ở (9)
Nếu cần kết nối ra loa ngoài, kết nối REC nối vào AUX1 của bất cứ amply nào như A-2030, A-2060, A-2120, A-2240 hay A-3212DM-AS, A-3224DM-AS hoặc A-3248DM-AS....
