T-62000D Amply ITC hỗ trợ công suất ra loa tới 2000W, hỗ trợ ngõ ra loa trở kháng cao 100V/70V cho loa thông báo và 4Ω cho loa hội trường và được dùng rất nhiều trong hệ thống âm thanh thông báo của ITC Việt Nam
Hướng dẫn sử dụng Amply 2000W ITC T-62000D

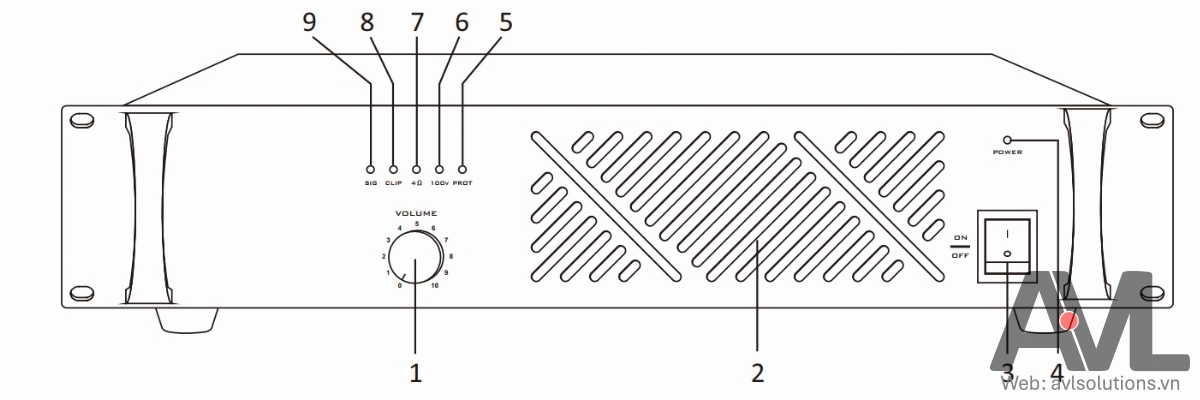

(1) Núm điều chỉnh kích thước độ khuếch đại âm lượng (Volume Gain Size Adjustment Knob): Điều chỉnh đầu ra âm thanh đến loa. Vặn sang phải để tăng âm lượng, và vặn sang trái để tắt tiếng (mute).
(2) Lưới thông khí (Air grid).
(3) ON/OFF — Công tắc nguồn: Bật công tắc lên để bật nguồn; nhấn công tắc xuống để tắt nguồn.
(4) POWER — Đèn báo nguồn: Khi nguồn được bật, đèn báo nguồn sẽ sáng, cho biết máy đang trong tình trạng hoạt động. Khi nguồn tắt (ngắt máy), đèn báo nguồn sẽ tắt.
(5) PROT — Đèn báo bảo vệ: Đèn này sẽ sáng khi chức năng bảo vệ máy được kích hoạt. Nếu dây loa bị đoản mạch, hoặc công suất của loa được kết nối lớn hơn 1.5 lần so với công suất định mức, mạch bảo vệ bên trong máy sẽ hoạt động, đầu ra của bộ khuếch đại công suất (amply) sẽ bị ngắt và đèn báo bảo vệ sẽ sáng lên (đèn báo tín hiệu chỉ dùng để biểu thị tín hiệu nhạc đầu vào; khi ở trạng thái bảo vệ, đèn báo tín hiệu vẫn sáng theo độ lớn của tín hiệu đầu vào). Khi máy hoạt động bình thường, đèn báo này sẽ tắt.
(6) 100V — Đèn báo trạng thái chế độ điện áp định hình (điện áp không đổi) 100V.
(7)4Ω — Đèn báo trạng thái chế độ trở kháng định hình (trở kháng không đổi) 4Ω.
(8) CLIP — Đèn báo xén tín hiệu (bị méo): Khi đèn báo trên máy bị sáng lên do tín hiệu, tức là tín hiệu đầu ra lúc này đã bị méo (biến dạng), cho thấy tín hiệu đầu vào quá lớn. Vui lòng giảm tín hiệu đầu vào.
(9) SIG — Đèn báo tín hiệu: Khi có tín hiệu nhạc đầu vào và chiết áp âm lượng được mở, đèn báo tín hiệu này sẽ sáng lên; độ sáng của đèn thay đổi theo độ lớn của tín hiệu nhạc đầu vào.

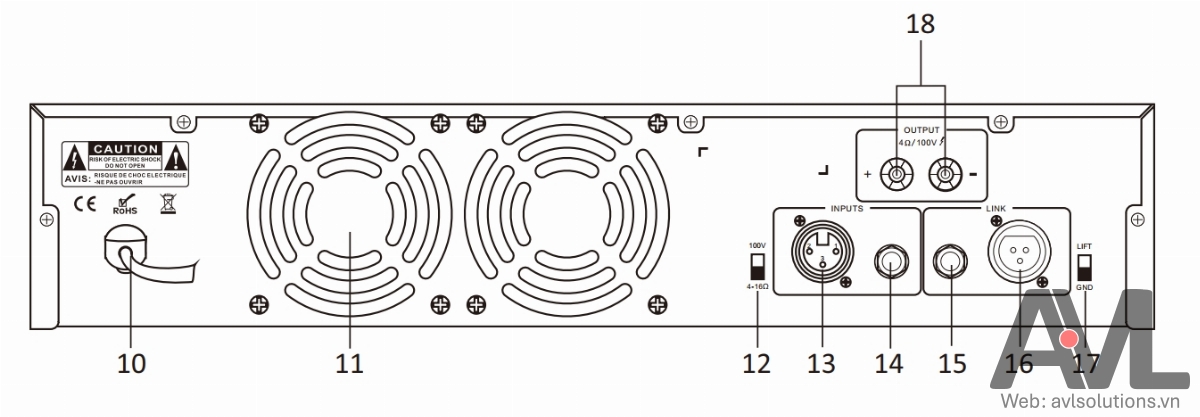

(10) - Đầu vào nguồn AC (Điện áp xoay chiều).
(11) - Khe tản nhiệt và quạt gió.
(12) - Công tắc chuyển đổi chế độ đầu ra loa 100V / 4-16Ω.
(13) - Cổng vào XLR cân bằng.
(14) - Giao diện đầu vào cân bằng 6.3.
(15) - Giao diện đầu ra nối tầng cân bằng 6.3.
(16) - Cổng ra nối tầng XLR cân bằng.
(17) - Công tắc ngắt nối đất .
(18) - Trạm đấu nối đầu ra LOA.
Lưu ý: Không thể kết nối đồng thời cả cổng 13 và 14 với nguồn âm thanh, nếu không thiết bị sẽ bị hư hỏng.

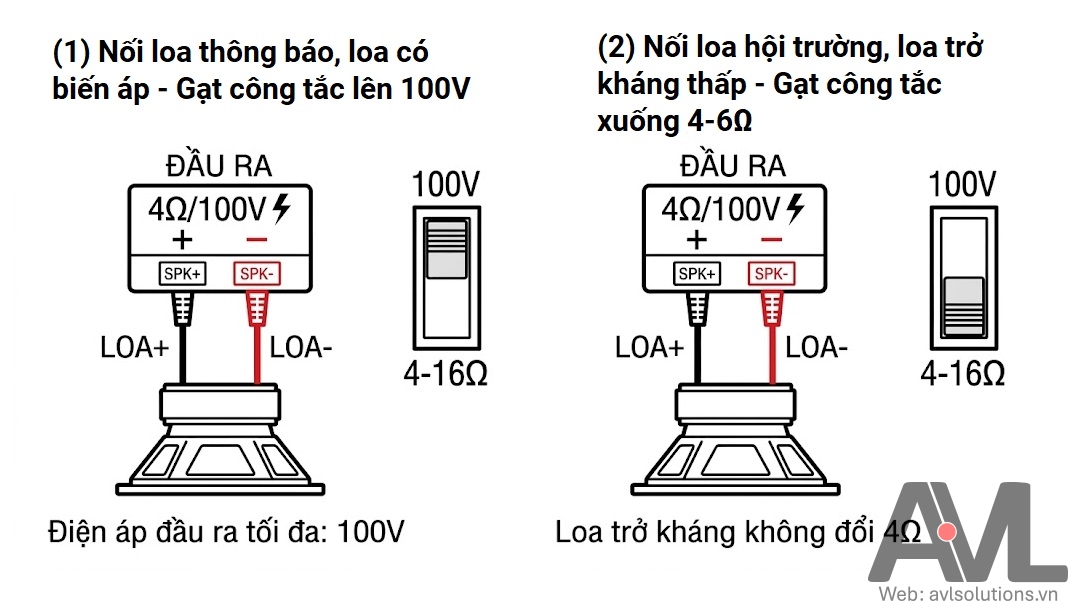

Dùng loa trở kháng cao: Các loa sẽ được đấu song song và đấu vào cực +, - và gạt sang chế độ 100V của amply
Dùng loa trở kháng thấp: Cần phối hợp trở kháng và đấu vào đường 4-16Ω và cực +, - và gạt sang chế độ 4-16Ω của amply
