A-3506D amply TOA class D công suất 60W và hỗ trợ 02 vùng loa, được sử dụng nhiều trong các khu vực cần bật/tắt âm thanh hai khu riêng biệt như: Toà Án (phí trong, và ngoài phòng xét xử), nhà thờ (phí trong và ngoài phòng)...Amply cơ bản có đặc điểm và cấu tạo như sau
(1) : Nguồn điện - Thiết bị chỉ hoạt động khi nguồn điện này được ấn hoặc kích hoạt từ xa
(2): Đèn báo trạng thái nguồn
(3): Đèn báo mức tín hiệu âm thanh
(4): Nút chọn Zone 1 và Zone 2.
(5): Đèn báo trạng thái Zone 1, Zone 2 (sáng là đang được chọn).
(6): (7), (8), (9): Đèn báo trạng thái hoạt động của tăng âm
(10): Núm điều chỉnh âm lượng ngõ vào từ Input 1 tới Input 5
(11),(12): Điều chỉnh Bass, treble
(13): Điều chỉnh âm lượng tổng.

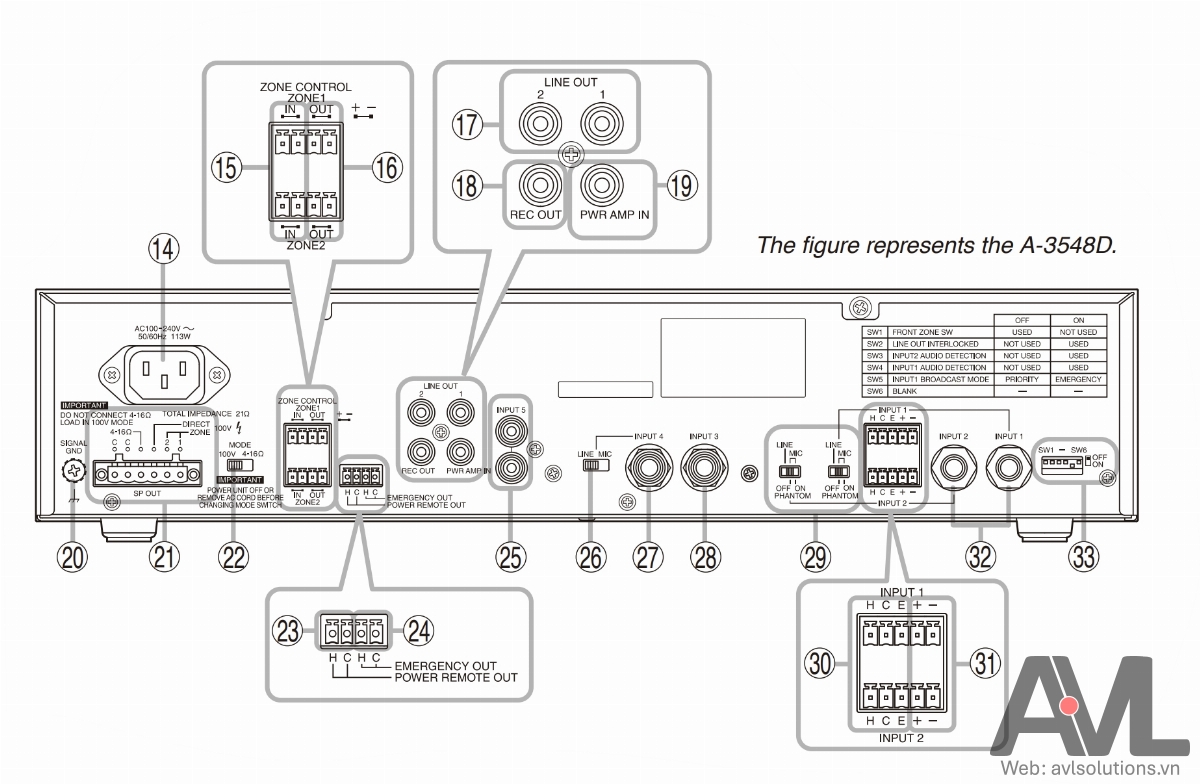

(14): Nguồn điện
(15): Chọn zones phát bằng ngõ vào điều khiển
(16): Ngõ ra báo trạng thái Zone được chọn. VD như ấn Zone1 trước mặt tăng âm thì có báo hiệu tại ngõ ra Zone1
(17): Ngõ ra mức Line
(18): Ngõ ra Ghi âm
(19): Ngõ vào PWR AMP
(20): Nối Mass chống nhiễu
(21): Ngõ ra loa trở kháng cao (100V Line) và trở kháng thấp (4-16Ω)
(22): Chọn chức năng loa trở kháng cao hay trở kháng thấp
(23): Ngõ ra Bật/Tắt tăng âm ngoại vi
(24): Ngõ ra khẩn cấp
(25): Ngõ vào RCA
(26): Thiết lập mức ngõ vào tin hiệu MIC/LINE cho input 4
(27), (28), (32): Ngõ vào Input 1,2,3,4
(29): Thiết lập mức ngõ vào tin hiệu MIC/LINE và Bật/Tắt nguồn phantom cho input 1, input 2
(30): Ngõ vào cho Input 1, Input 2 dạng cổng nối vít
(31): Ngõ vào kích hoạt cho Input 1, Input 2 dạng cổng nối vít
(32): Ngõ vào Input 1, Input 2
(33: Cài đặt thông số cho thiết bị
