FV-200CA-AS được sử dụng để tự động chuyển đổi bộ tăng âm hoạt động bị lỗi của dòng FV-200 (FV-224PA-AS, FV-248PA-AS) sang bộ tăng âm dự phòng hoạt động bình thường và FV-200CA-AS cho phép 6 amply chính dùng chung 1 ampy dự phòng
1. Buzzer CTRL Indicator (Đèn chỉ báo kiểm soát còi
Đèn sẽ sáng đỏ khi công tắc kiểm soát còi bị kéo ra hoặc khi còi đang ở chế độ tắt tiếng.
2. Buzzer CTRL Switch (Công tắc kiểm soát còi)
Khi nhấn vào (push on), còi sẽ vang lên nếu có bất kỳ lỗi nào ở tăng âm. Khi kéo ra (pull off), còi sẽ tắt tiếng ngay cả khi có lỗi ở tăng âm chính hoặc tăng âm dự phòng.
3. Fault Indicator (Đèn chỉ báo lỗi)
Sáng đỏ khi tăng âm tương ứng gặp sự cố.
4. Changeover Indicator (Đèn chỉ báo chuyển đổi)
Sáng màu cam khi tăng âm chính bị lỗi và hệ thống đã thực hiện chuyển sang tăng âm dự phòng.
5. Power Indicator (Đèn chỉ báo nguồn)
Sáng màu xanh lá cây khi thiết bị được cấp nguồn 24V DC từ bộ nguồn.

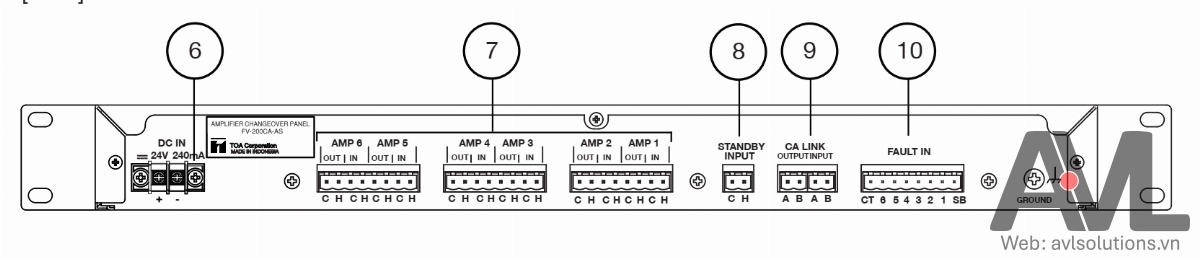

6. DC Power Input Terminal (Đầu nối nguồn vào DC)
Kết nối đầu nối này với bộ nguồn 24V DC (thường cấp từ bộ FV-200PS-AS). Sử dụng đầu cốt vít M3 với khoảng cách vách ngăn là 6.4 mm.
7. Duty Amplifier Audio Terminal (Đầu nối âm thanh tăng âm chính)
Kết nối đầu ra âm thanh từ mỗi tăng âm chính vào mỗi đầu IN âm thanh; kết nối mỗi đầu OUT vào đầu vào âm thanh của bộ chọn loa hoặc trực tiếp vào loa.
8. Standby Amplifier Audio Terminal (Đầu nối âm thanh tăng âm dự phòng)
Kết nối đầu ra âm thanh từ tăng âm dự phòng vào vị trí này.
9. CA LINK Terminal (Cổng liên kết CA)
Trong kết nối tầng (cascade), kết nối đầu CA LINK OUTPUT của bộ FV-200CA có ưu tiên cao hơn vào CA LINK INPUT của thiết bị này, và kết nối CA LINK OUTPUT của thiết bị này vào CA LINK INPUT của bộ FV-200CA có ưu tiên thấp hơn.
10. FAULT IN (Cổng vào báo lỗi)
Kết nối chân CT với chân giữa của cổng FAULT OUT trên các tăng âm FV-224PA-AS hoặc FV-248PA-AS. Kết nối chân "6" với chân phải của cổng FAULT OUT trên tăng âm số 6, chân "5" cho tăng âm số 5, và tương tự. Chân SB dùng để kết nối với tăng âm dự phòng.
