LS-3010-AS bộ giám sát đường dây của TOA cho phép theo dõi trở kháng của đường dây loa, với đèn LED báo hiệu trạng thái bình thường, hở mạch hoặc ngắn mạch. Thiết bị có vai trò rất quan trọng trong vận hành, kiểm soát hệ thống âm thanh toàn nhà.
Đặc điểm chính của LS-3010-AS
Độ bền cao, độ tin cậy cao và hiệu suất cao.
10 kênh đầu vào từ bộ khuếch đại và 10 kênh đầu ra đến đường dây loa.
Đầu nối NO (Thường mở) điều khiển bỏ qua bộ suy giảm 10 kênh.
Đầu nối NO (Thường mở) điều khiển lỗi 2 kênh.
Đèn LED báo hiệu (bình thường, hở mạch và ngắn mạch).
Chức năng TẮT (Cách ly đầu ra nếu phát hiện ngắn mạch đường dây loa).

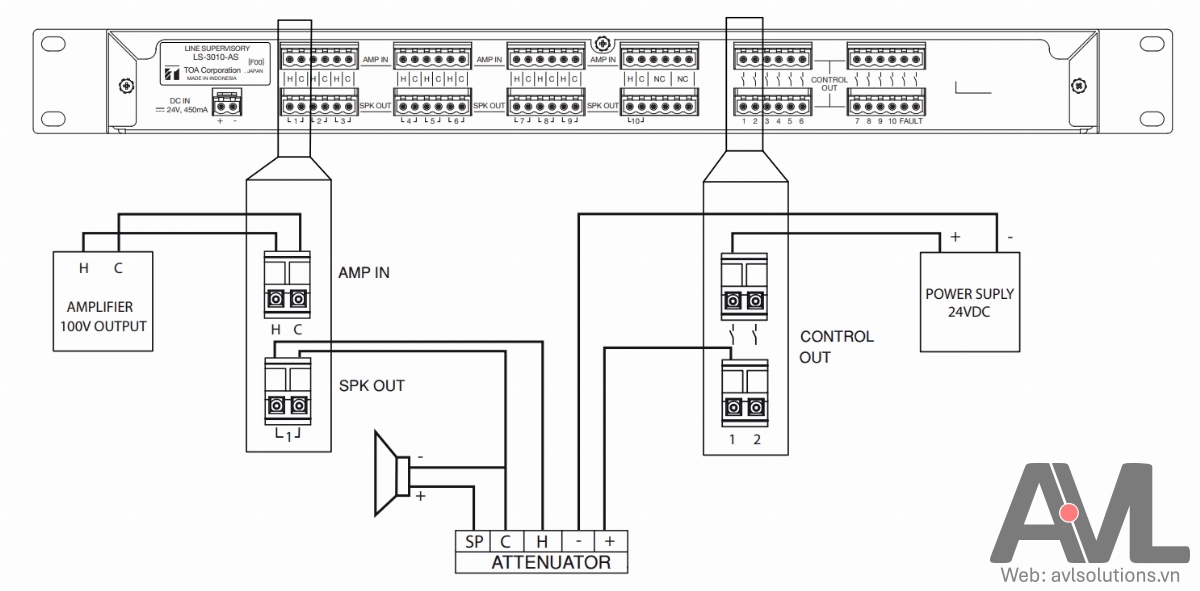

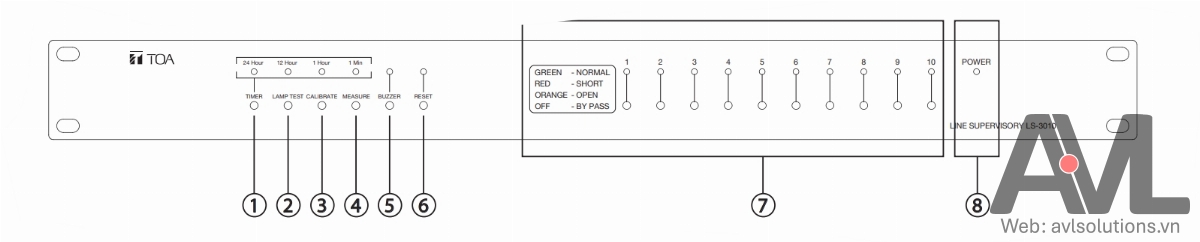

Cấu tạo và chức năng của LS-3010-AS
1. Công tắc và đèn báo hẹn giờ
Công tắc để chọn khoảng thời gian đo tự động.
Thời gian đã chọn sẽ hiển thị màu XANH LÁ trên đèn LED.
2. Công tắc kiểm tra đèn
Công tắc để kiểm tra tất cả các đèn báo LED và còi báo.
Bộ đếm thời gian sẽ được đặt lại khi cài đặt hẹn giờ và bật nguồn.
3. Công tắc hiệu chuẩn
Công tắc dùng cho mục đích hiệu chuẩn. Hiệu chuẩn trở kháng tất cả các kênh với tín hiệu dẫn hướng 1KHz.
4. Công tắc đo lường
Công tắc dùng cho mục đích đo lường. Đo trở kháng tất cả các kênh với tín hiệu dẫn hướng 50Hz.
5. Công tắc và đèn báo còi báo
Công tắc để bật/tắt chức năng còi báo.
Đèn LED trạng thái của còi báo sẽ sáng khi còi báo được kích hoạt.
Nhấn và giữ trong hơn 5 giây, hệ thống giám sát đường dây sẽ được đặt lại về cài đặt mặc định của nhà sản xuất.
6. Công tắc và đèn báo đặt lại
Công tắc để đặt lại hệ thống.
7. Công tắc và đèn báo kênh
Mỗi kênh có 3 trạng thái: BÌNH THƯỜNG, HỞ MẠCH và NGẮN MẠCH.
Đèn LED sẽ sáng màu XANH LÁ CÂY (bình thường), CAM (hở mạch) và ĐỎ (ngắn mạch).
Nếu công tắc kênh TẮT, hệ thống giám sát đường dây sẽ hiệu chuẩn/đo lường kênh đó.
Nếu công tắc kênh BẬT, hệ thống giám sát đường dây sẽ bỏ qua kênh đó khi hiệu chuẩn/đo lường tất cả các kênh.
8. Đèn báo nguồn
Đèn LED báo hiệu nguồn khi hệ thống giám sát đường dây được bật

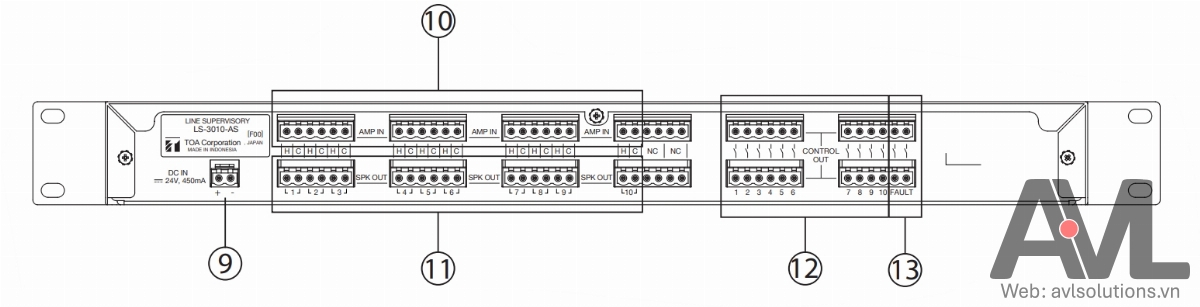

9. Đầu vào nguồn DC
Đầu nối đầu vào nguồn DC, 24V DC. Khối đầu nối 2 chân.
10. Đầu vào khuếch đại (AMP 1-10)
Tín hiệu đầu vào từ bộ khuếch đại, định mức 100V RMS, công suất định mức 500W.
11. Đầu ra loa (SPK 1-10)
Đầu ra loa CH 1-10, định mức 100V RMS, công suất định mức 500W.
12. Đầu ra điều khiển (CH 1-10)
Đầu ra điều khiển CH 1-10, tiếp điểm khô. Sẽ ngắn mạch khi hiệu chuẩn và đo kênh.
13. Đầu ra lỗi (CH chung CH 1-10)
Dùng để chỉ báo lỗi chung. Sẽ ngắn mạch khi 1 hoặc nhiều kênh có trạng thái MỞ hoặc NGẮN mạch.
