MP-16 Bộ giám sát tín hiệu âm thanh 16 kênh TOA MP-16.Thiết bị được thiết kế để giám sát đồng thời mức tín hiệu của tối đa 16 kênh bằng các đồng hồ đo mức. Các tín hiệu có thể được giám sát bao gồm tín hiệu loa trở kháng cao, tín hiệu loa trở kháng thấp và tín hiệu đường truyền.Loa tích hợp và giắc cắm tai nghe cũng cho phép giám sát âm thanh của một trong 16 kênh tín hiệu.
(1): Công tắc bật nguồn
(2): Đèn báo trạng thái bật thiết bị
(3): Đèn LED hiện thị mwucs tín hiệu từng kênh (16 kênh)
(4): Chỉnh âm lượng to/nhỏ sẽ phát ra loa số (6)
(5): Lỗ cắm tai nghe, chuẩn 6 ly
(6): Loa tích hợp, phát nội dung các kênh, và chọn kênh qua nút (8)
(7): Đèn LED hiện thị kênh, đèn sáng khi kênh đó được chọn để phát ra loa (6), thay đổi kênh qua nút (8)
(8): Núm xoay chọn kênh phát ra loa số (6)

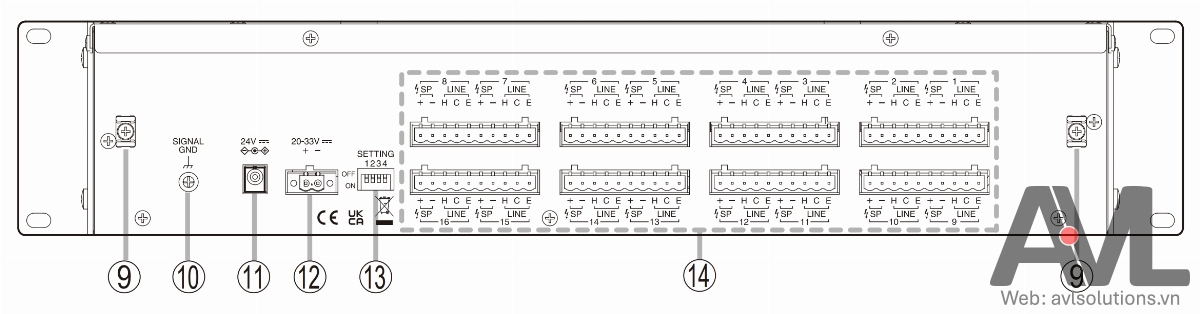

(9): Chân giữ cáp
(1): Tiếp địa cho máy
(11): Nguồn nuôi 24V DC từ AD-246
(12): Nguồn từ các thiết bị cấp tổng: Như FV-200PS-AS hoặc VX-3000DS
(13): Phím cài đặt chức năng
(14): Ngõ vào tín hiệu cho từng kênh: Có thể là mức tín hiệu vào dạng HCT hoặc tín hiệu ra loa từ tăng âm

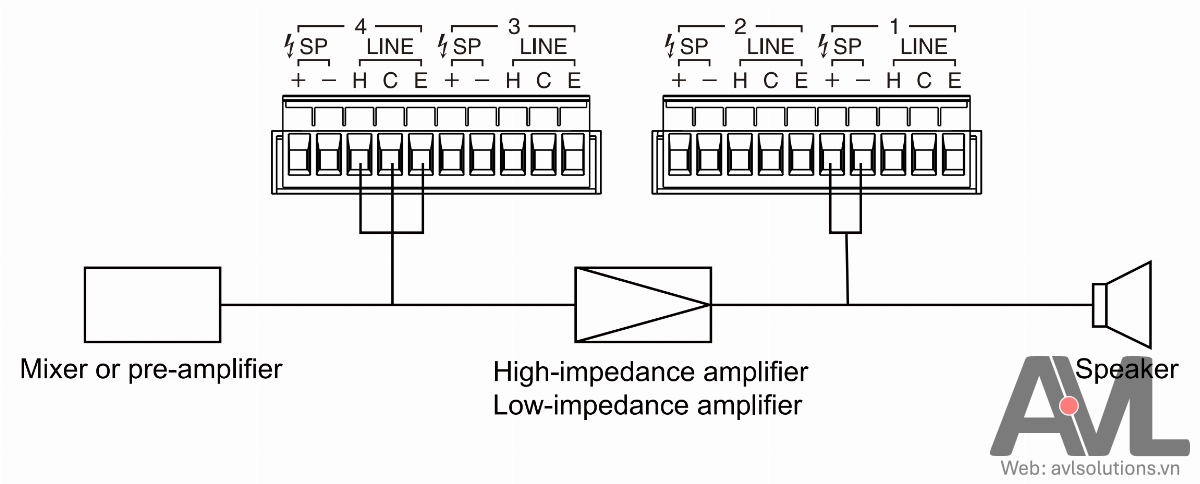

Tuỳ vào nhu cầu theo dõi âm thành Zones, hay tăng âm, bạn có thể kết nối theo sơ đồ sau và chỉ sử dụng 1 trong hai
Nếu theo dõi tín hiệu ra từ Mixer hoặc processor, vui lòng đấu cổng HCE
Nếu theo dõi tín hiệu ra loa, vui lòng đấu cổng SP
