T-B120E model amply mini có công suất 120W, chuyên dùng phát nhạc quán cafe nhỏ, lớp hoặc hoặc các ứng dụng vừa và nhỏ có hô trợ phát nhạc từ nhiều nguồn tín hiệu khác nhau như MP3, USB, Bluetooth, SD card, FM... cấu tạo và chức năng của thiết bị như sau
Mặt trước tăng âm T-B120E
(1): Khu vực phát nhạc MP3 và các cổng USB, thẻ nhớ cùng các phím điều khiển
(2): Núm chỉnh âm lượng cho ngõ vào MIC 1
(3): Núm chỉnh Bass cho ngõ ra
(4): Núm chỉnh Treble cho ngõ ra
(5): Đèn cháo trạng thái thiết bị - Chú ý nếu đèn CLIP báo đỏ, cần vặn volume nhỏ lại
(6): Núm chỉnh ngõ vào AUX1
(7): Núm chỉnh ngõ vào AUX2
(8): Núm chỉnh âm lượng ra loa
(9): Công tắc bật/tắt nguồn

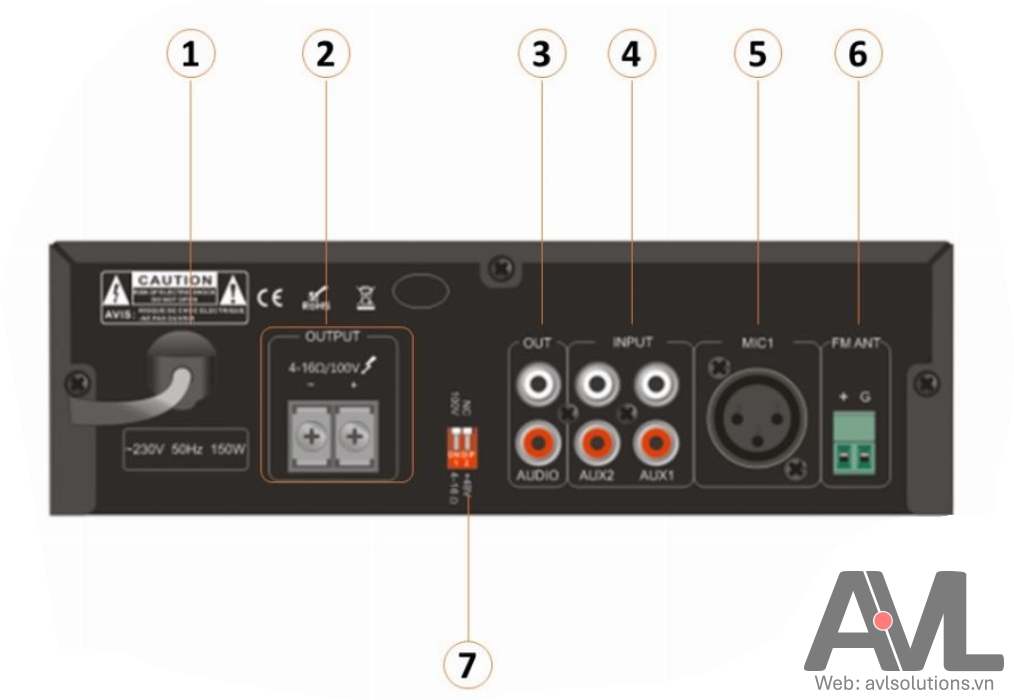

Mặt sau tăng âm T-B120E
(1): Dây cắm nguồn: 220V
(2): Ngõ ra kết nối loa. chỉ có cực - và + cho cả loa có biến áp và không biến áp, cần phải gạt swith số 7 để sử dụng, dùng sai có thể gây cháy tăng âm hoặc loa
(3): Ngõ ra cho ghi âm, kết nối tăng âm khác nếu cần
(4): Ngõ vào AUX1 và AUX2
(5): Ngõ vào cho MIC 1, có thể chỉnh nguồn phantom ở switch (7)
(6):Ngõ kết nối ăn-ten thu sóng FM
(7): Switch chỉnh; 100V = dùng loa thông báo, có biến áp; 4-16Ω dùng cho loa không biến áp; +48V = bật nguồn phantom cho MIC1

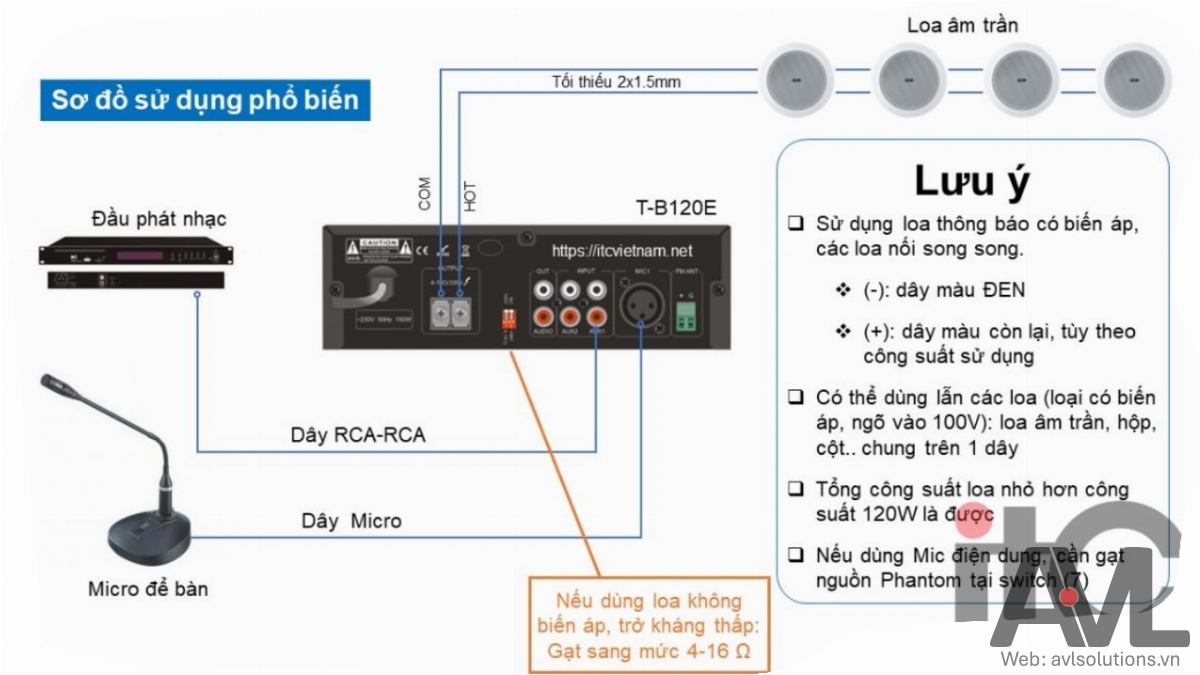

Sơ đồ kết nối chung của amply T-B120E với loa và micro
Lưu ý:
Sử dụng loa thông báo có biến áp, các loa nối song song: cực âm (-): dây màu ĐEN; cực dương (+): dây màu còn lại, tùy theo công suất sử dụng và chủng loại loa
Cần xác định rõ dùng loa có biến áp (100V) hay loa không biến áp (loa trở kháng thấp) để gạt đúng switch (7) không gây cháy tăng âm hoặc loa nếu dùng không đúng
Có thể dùng lẫn các loa (loại có biến áp, ngõ vào 100V): loa âm trần, loa hộp, cột.. Chung trên 1 dây
Tổng công suất loa nhỏ hơn công suất tăng âm: VD với tăng âm T-B120E công suất tối đa là 120W chúng ta có thể sử dụng được tối đa 20 loa T-104U, T-105U ở chế độ 6W hoặc 4 loa T-775 hay T-775W ở chế độ 30W
Nếu cần công suất thấp hơn, vui lòng chuyển sang dòng T-B60E (60W), T-B40E (40W)
Nếu dùng Mic điện dung, cần gạt nguồn Phantom tại switch (7).
Để tránh mua phải hàng gia, vui lòng liên hệ Hotline: 0942500109 (Zalo - ms Linh Anh).
