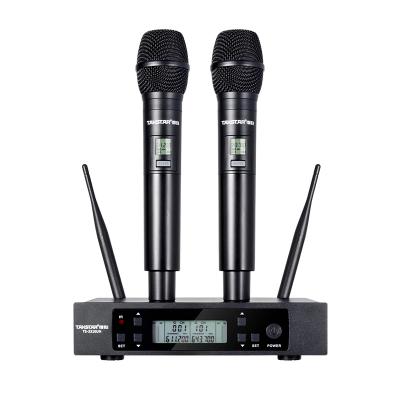

Hướng dẫn sử dụng bộ Micro không dây cầm tay TS-3310UH
Mặt trước bộ thu (Receiver Front Panel)
① Nút chức năng (Function Button): dùng để chọn kênh, điều chỉnh/đồng bộ/quét tần số, v.v.
② Màn hình LCD (LCD Display): hiển thị trạng thái đồng bộ, tần số, mức tín hiệu thu được, v.v.
③ Cửa sổ đồng bộ hồng ngoại (IR Sync Window): gửi các tham số tần số tới bộ phát, sử dụng kết hợp với nút [SET].
④ Công tắc nguồn (Power Switch): điều khiển nguồn cấp cho bộ thu.

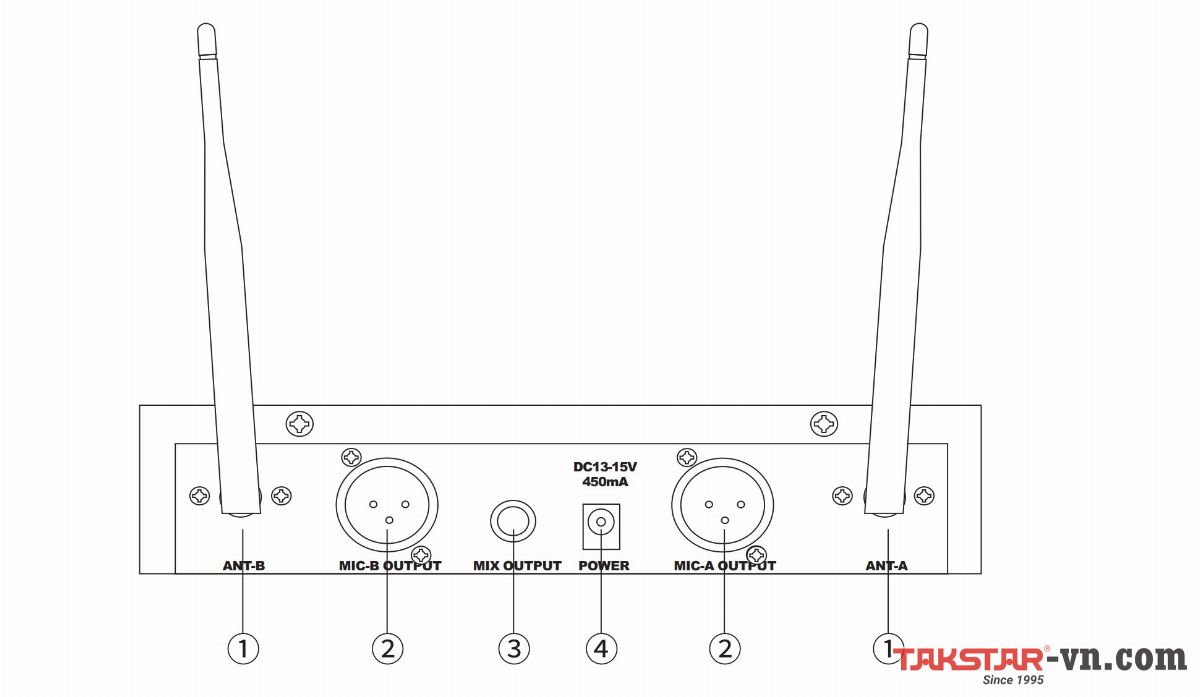

Mặt sau bộ thu (Receiver Rear Panel)
① Ăng-ten: ăng-ten A/B.
② Ngõ ra âm thanh cân bằng (Audio Balanced Output): cổng XLR, cung cấp tín hiệu đầu ra độc lập cho từng kênh.
③ Ngõ ra âm thanh trộn (Mixed Audio Output): trộn tín hiệu âm thanh của cả hai kênh thành một ngõ ra.
④ Cổng nguồn (Power Socket): kết nối với nguồn DC = 12V; cực trung tâm là cực dương.

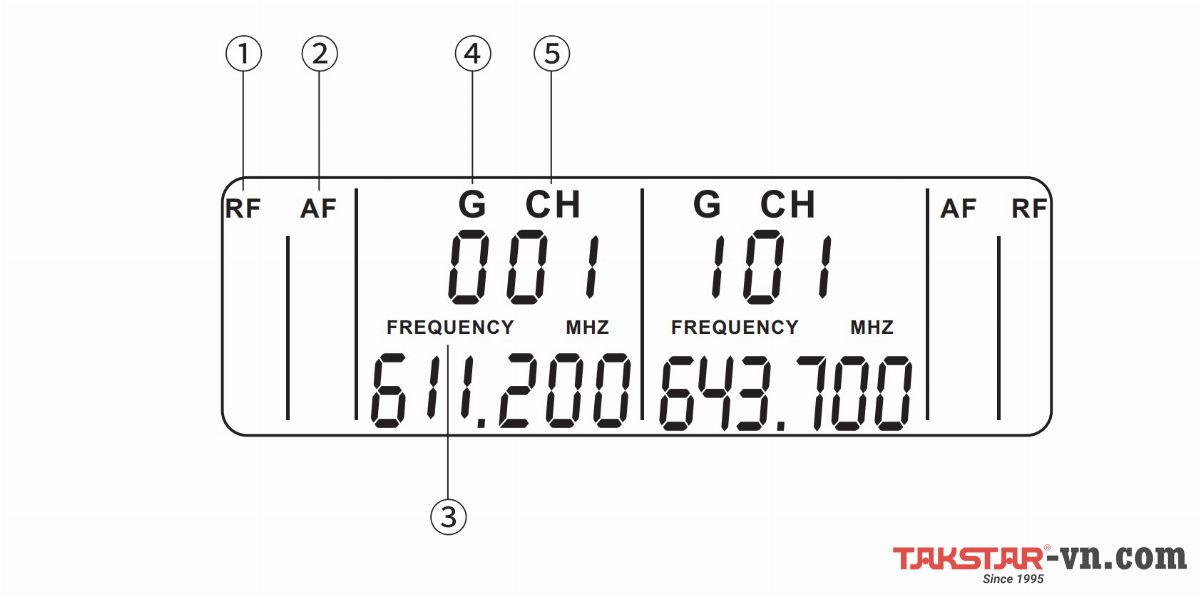

Màn hình LCD (LCD Display)
① Chỉ thị RF (RF Indicator): hiển thị cường độ tín hiệu thu.
② Chỉ thị AF (AF Indicator): hiển thị cường độ tín hiệu âm thanh.
③ TẦN SỐ (FREQUENCY): hiển thị tần số hoạt động.
④ G: hiển thị nhóm mặc định.
⑤ CH: hiển thị kênh mặc định.
Bộ phát cầm tay (Handheld Transmitter)
① Lưới mic & capsule: lưới mic bảo vệ capsule – bộ phận chuyển đổi âm thanh thành tín hiệu điện – đồng thời giúp mic không bị lăn khi đặt trên bàn.
② Màn hình hiển thị (Display Screen): hiển thị các thông tin như tần số hoạt động và mức pin.
③ Công tắc nguồn (Power Switch): dùng để bật/tắt nguồn của bộ phát.
④ Thân mic (Mic Body): gắn lưới và capsule ở phía trên, bên trong chứa pin và mạch phát tín hiệu, đồng thời tích hợp ăng-ten phát bên trong ở phần đáy.
⑤ Cửa sổ đồng bộ hồng ngoại (IR Sync Window): nhận các tham số tần số từ bộ thu, sử dụng kết hợp với nút [SET] trên bộ thu (đặt trên thân mic, phía sau nắp vặn).
⑥ Khoang pin (Battery Compartment): dùng để lắp 2 pin AA (vui lòng chú ý đúng cực tính khi lắp pin).
