Chi tiết cách kết nối, sử dụng và các phím chức năng trên bộ Amply 6 vùng MP210U(60W), MP310U (120W), MP610U(250W), MP1010U (350W) như sau
Đặc tính Amply 6 Vùng MP210U, MP310U, MP610U, MP1010U
Amply công suất 6 Vùng,
Tích hợp máy nghe nhạc MP3, bộ dò sóng FM, BT, zoner (6 vùng), bộ tiền khuếch đại và bộ khuếch đại công suất.
Màn hình LED hiển thị âm lượng, trạng thái phát, số chương trình, v.v.
4 đầu vào MIC, 3 đầu vào AUX và 1 đầu ra AUX.
Đầu ra định mức 4-16 Ω.
Bộ chọn 6 vùng, điều khiển âm lượng riêng và chỉ báo mức đầu ra cho từng vùng.

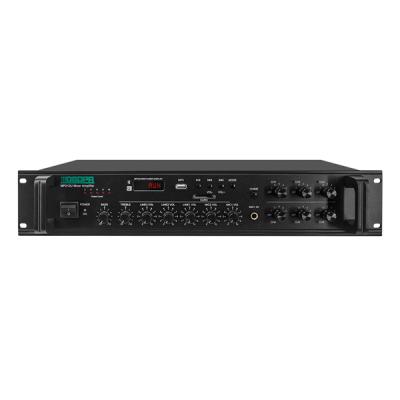

Mặt trước Amply 6 Vùng MP210U, MP310U, MP610U, MP1010U
1.Power switch - Công tắc nguồn
2. LED power indicator - Đèn LED báo nguồn
3. Bass control - Điều khiển âm trầm (Bass)
4. Treble control - Điều khiển âm bổng (Treble)
5. Line input control - Điều khiển ngõ vào (input) đường truyền (Line)
6. MIC volume control - Điều khiển âm lượng MIC (Micro)
7. MIC 1 input - Ngõ vào MIC 1 (Micro 1)
8. Zone volume control (1-6) - Điều khiển âm lượng vùng (1-6)
9. Zone level indicator - Đèn báo mức âm lượng vùng
10. Chime control - Điều khiển âm chuông báo (Chime)
11. MP3 SD input - Ngõ vào SD cho MP3
12. AUX/TUNER/BT/MP3 audio selection key - Nút chọn nguồn âm thanh AUX/TUNER/BT/MP3
13. Next - Tiếp theo
14.Previous - Trước đó
15.Play/pause - Phát/tạm dừng
16. USB input - Cổng vào USB
17. LED display - Màn hình LED
18.LED level indicator - Đèn báo mức LED

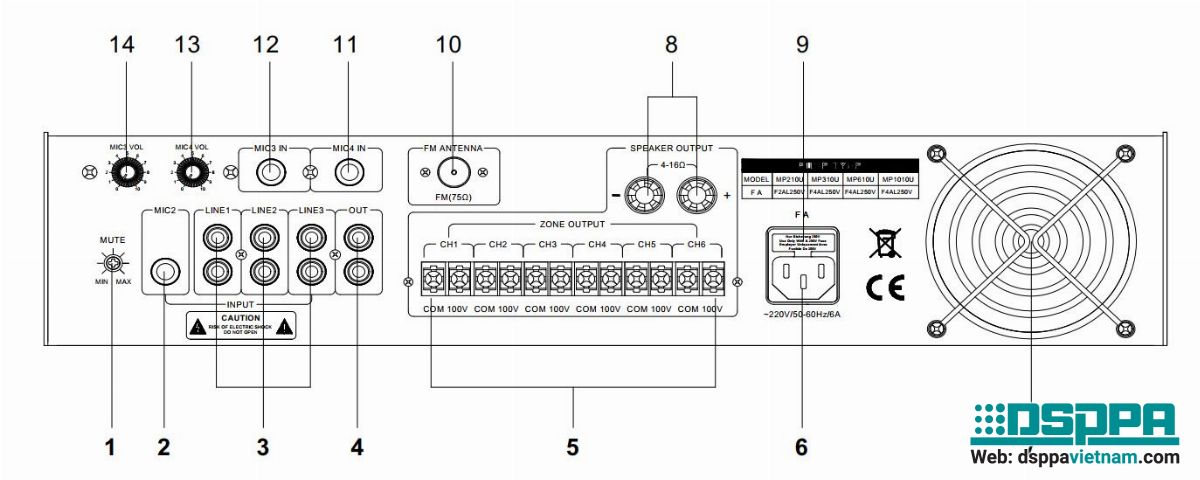

Mặt sau Amply 6 Vùng MP210U, MP310U, MP610U, MP1010U
1.Mute control - Nút điều khiển tắt tiếng
2. MIC 2 input - Cổng vào MIC 2
3. Line input 1, 2, 3 - Cổng vào Line 1, 2, 3
4. AUX output (link with another amplifier) - Cổng ra AUX (dùng để liên kết với bộ khuếch đại khác)
5. 6-zone output, note: the output voltage of each zone is respectively 0V, 6V, 13V, 25V, 50V and 100V.- Cổng ra 6 vùng (zone), lưu ý: điện áp đầu ra của mỗi vùng lần lượt là 0V, 6V, 13V, 25V, 50V và 100V.
6. AC power supply - Nguồn cấp điện AC
7. Fan - Quạt tản nhiệt
8. Speaker output terminal - Cổng đấu dây loa (Cực đầu ra loa)
9. Power fuse - Cầu chì nguồn
10. FM antenna - Ăng-ten FM
11. MIC 4 input - Cổng vào MIC 4
12. MIC 3 input - Cổng vào MIC 3
13. MIC 4 volume control - Điều chỉnh âm lượng MIC 4
14.MIC 3 volume control - Điều chỉnh âm lượng MIC 3

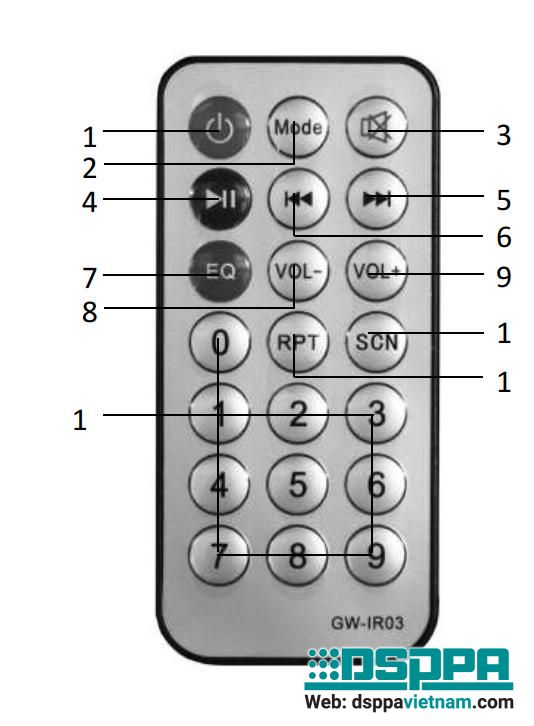

Điều khiển từ xa Amply 6 Vùng MP210U, MP310U, MP610U, MP1010U
1.Nút BẬT/TẮT MP3/TUNER/BT.
2. Chế độ (Mode): chuyển đổi giữa các chế độ AUX, TUNER, BT và MP3.
3. Tắt tiếng (Mute): Nút tắt tiếng cho MP3/TUNER/BT. Nhấn nút này, chương trình đang phát sẽ được tắt tiếng và màn hình LED sẽ nhấp nháy.
4. Nút phát/tạm dừng MP3/BT, nút gọi kênh Tuner: nhấn nút này liên tục để gọi các kênh đã được ghi nhớ theo thứ tự.
5. Nút lùi bài (previous) cho MP3/BT, nút lùi kênh radio.
6. Nút tiến bài (next) cho MP3/BT, nút tiến kênh radio.
7. EQ (Bộ cân bằng âm thanh): ở chế độ MP3, nhấn nút này để chọn các chế độ âm thanh Class (Cổ điển), Jazz, Rock, Bass (Âm trầm) và Pop.
8. VOL--: Nút giảm âm lượng MP3/TUNER/BT.
9.VOL+: Nút tăng âm lượng MP3/TUNER/BT.
10.Phím số 0-9: nhập số thứ tự để chọn bài hát trong chế độ MP3 hoặc ghi nhớ kênh radio tương ứng với số đó.
11. U/SD: ở chế độ MP3, chuyển đổi giữa USB và thẻ SD; ở chế độ TUNER, tự động dò tìm các kênh.
12.RPT (Lặp lại): ở chế độ MP3, chuyển đổi chế độ phát giữa lặp lại một bài (single cycle) và lặp lại tất cả (loop play).
