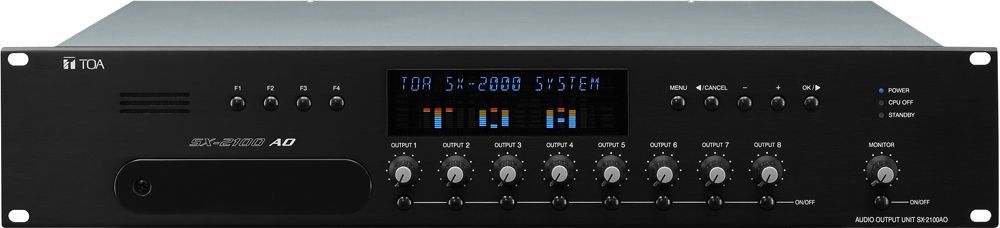

Thiết bị ngõ ra âm thanh TOA SX-2100AO
Model: SX-2100AO
Bảo hành: 12 tháng
Giá (gồm VAT): Liên hệ
Chức năng sản phẩm
SX-2100AO là thiết bị ngõ ra âm thanh của hệ thống ma trận và có thể được gắn trong tủ rack EIA (kích thước 2 U). Nhiều bộ có thể được phân cấp trong toàn bộ hệ thống. SX-2100AO được trang bị 8 ngõ ra âm thanh, và 2 ngõ vào có thể được mix và ngõ ra.
Để lại lời nhắn
Thông số kỹ thuật SX-2100AO
* 0 dB = 1 V
| Nguồn điện | Sử dụng bộ cấp nguồn: VX-200PS 24 V DC (Dải nguồn hoạt động: 20 V - 40 V DC) 2 nguồn sử dụng đồng thời trong đó 1 nguồn điện dự phòng |
|---|---|
| Dòng điện tiêu thụ | 1.7 A hoặc nhỏ hơn (giá trị lớn nhất trong dải nguồn hoạt động) 1.2 A hoặc nhỏ hơn (khi hoạt động ở 24 V DC) Chú ý: Nhưng ngoại trừ mức tiêu thụ của thiết bị bên ngoài mà nguồn điện được cung cấp từ thiết bị. |
| Hiển thị | 18 ký tự chữ và số, hiển thị mức (8 ngõ ra, giám sát), hiển thị trạng thái, hiển thị nguồn, hiển thị dự phòng, hiển thị CPU OFF |
| Hoạt động | Nút chức năng, Điều khiển mức ngõ ra, Điều chỉnh âm lượng của loa giám sát, ngắt ON/OFF, Nút hoạt động |
PA Link
| Ngõ vào âm thanh | 8 ngõ ra tăng âm và 1 ngõ ra cho tăng âm dự phòng, 0dB*1 , Tải phù hợp: 600Ω hoặc hơn, cân bằng điện tử, cổng kết nối RJ45 |
|---|---|
| Đặc tính ngõ ra âm thanh | Đáp tuyến tần số: 20 Hz - 20 kHz Tần số lấy mẫu: 48 kHz Chuyển đổi D/A: 24 bit |
| Cáp kết nối | CAT5-STP |
| Chiều dài cáp tối đa | 5 m |
| Tăng âm thích hợp | VP-2064, VP-2122, VP-2241 or VP-2421 (VP-200VX được yêu cầu cho mỗi tăng âm.) |
Ngõ vào âm thanh cục bộ
| Ngõ vào âm thanh | 2 ngõ vào, 0 dB*, 10 kΩ, cân bằng điện tử, RJ45 |
|---|---|
| Đặc tính ngõ vào âm thanh | Đáp tuyến tần số: 20 Hz - 20 kHz Tần số lấy mẫu: 48 kHz Chuyển đổi A/D: 24 bit |
| Ngõ vào điều khiển | 2 ngõ vào, no-voltage làm contact ngõ vào, open voltage: 12 V DC, dòng điện ngắn mạch: 2 mA, photo coupler input |
| Cáp kết nối | CAT5-STP |
SX Link
| Mạng I/F | 2 100BASE-TX circuits, cổng kết nối RJ45 , có thể lắp đặt không tập trung |
|---|---|
| Cáp/thiết bị kết nối | CAT5-STP Để kết nối thông qua chuyển mạch hub của TOA Chú ý: mạng này phải được làm độc lập hoàn toàn với LAN khác |
| Chiều dài cáp tối đa | 100 m (giữa thiết bị này và chuyển mạch hub) |
Analog Link
| Cổng kết nối ngõ vào/ngõ ra | Ngõ vào: 1 ngõ vào, Cổng kết nối RJ45 Ngõ ra: 1 ngõ ra, Cổng kết nối RJ45 |
|---|---|
| Cáp kết nối | CAT5-STP (1 cặp dây âm thanh + 1 cặp dây điều khiển (CPU OFF) + 1 cặp dây điều khiển (thiết lập lại hệ thống/dự phòng) + 1 cặp dây kiểm tra kết nối) |
| Chiều dài cáp tối đa | tổng chiều dài analog link: 800 m |
