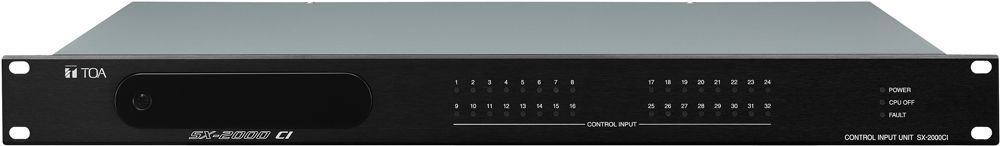

Thiết bị ngõ vào điều khiển TOA SX-2000CI
Model: SX-2000CI
Bảo hành: 12 tháng
Giá (gồm VAT): Liên hệ
Chức năng sản phẩm
SX-2000CI ngõ vào điều khiển của hệ thống ma trận, được lắp đặt vào tủ rack theo tiêu chuẩn EIA (kích thước 1U). Có thể phân cấp quản lý nhiều thiết bị trên toàn hệ thống.
Để lại lời nhắn
Thông số kỹ thuật SX-2000CI
| Nguồn điện | Bộ cấp nguồn có thể sử dụng: VX-200PS 24 V DC (phạm vi hoạt động: 20 V - 40 V DC) Cấu trúc hai ngõ vào nguồn điện cho phép cung cấp điện dự phòng |
|---|---|
| Dòng điện tiêu thụ | 0.7 A trở xuống (giá trị tối đa trong phạm vi hoạt động nguồn điện) 0.55 A trở xuống (khi hoạt động ở nguồn điện 24 V DC) |
| Đèn chỉ báo | Đèn chỉ báo ngõ vào điều khiển (32), đèn chỉ báo nguồn, đèn chỉ báo CPU OFF, đèn chỉ báo lỗi FAULT |
| Ngõ vào điều khiển | 32 ngõ vào, đầu vào tiếp điểm không điện áp, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA, ngõ vào bộ ghép ảnh, đầu nối tháo rời (16 chân) |
| Giám sát đường dây ngõ vào điều khiển | Điện trở kết nối để không kích hoạt chức năng: 20 kΩ ±5 % Điện trở kết nối để kích hoạt chức năng: 10 kΩ ±5 % Cáp kết nối: cáp xoắn đôi (nên dùng cáp có vỏ bọc) Khoảng cách cáp tối đa: 10 m |
CI/CO Link
| Cổng kết nối ngõ vào/ngõ ra | Ngõ vào: 1 ngõ vào, ngõ ra: 1 ngõ ra đầu nối RJ45 |
|---|---|
| Cáp kết nối | Cáp xoắn đôi Category 5 (CAT5-STP) (1 đôi dây data + 1 đôi dây điều khiển) |
| Khoảng cách cáp tối đa | 800 m |
Ngõ ra nguồn điện 24 V DC
| Điện áp ngõ ra | 24 V DC ±10 % trở xuống |
|---|---|
| Dòng điện tiêu thụ tối đa | 100 mA |
| Cổng kết nối | Đầu nối tháo rời (2 chân) |
| Nhiệt độ cho phép | 0 ℃ đến +40 ℃ |
|---|---|
| Độ ẩm cho phép | 35 % - 80 %RH (không ngưng tụ) |
| Vật liệu | Bảng điều khiển: bằng nhôm alumi màu đen Vỏ: thép đã được xử lý bề mặt |
| Kích thước | 482 (R) × 44 (C) × 331.5 (S) mm |
| Khối lượng | 3.6 kg |
| Phụ kiện đi kèm | Đầu cắm tháo rời (16 chân) x 4, đầu cắm tháo rời (4 chân) x 1, Đầu cắm tháo rời (2 chân) x 1, vít gắn tủ Rack x 4 |
Khi hoạt động ở chế độ ma trận
| Nguồn điện | Bộ cấp nguồn có thể sử dụng: AD-011, AD-031B 24 V DC (phạm vi hoạt động: 20 V - 40 V DC) Cấu trúc hai ngõ vào nguồn điện cho phép cung cấp điện dự phòng |
|---|---|
| Dòng điện tiêu thụ | 0.7 A trở xuống (giá trị tối đa trong phạm vi hoạt động nguồn điện) 0.55 A trở xuống (khi hoạt động ở nguồn điện 24 V DC) |
| Đèn chỉ báo | Đèn chỉ báo ngõ vào điều khiển (32), đèn chỉ báo nguồn, đèn chỉ báo CPU OFF, đèn chỉ báo lỗi FAULT |
| Ngõ vào điều khiển | 32 ngõ vào, đầu vào tiếp điểm không điện áp, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA, ngõ vào bộ ghép ảnh, đầu nối tháo rời (16 chân) |
| Giám sát đường dây ngõ vào điều khiển | Điện trở kết nối để không kích hoạt chức năng: 20 kΩ ±5 % Điện trở kết nối để kích hoạt chức năng: 10 kΩ ±5 % Cáp kết nối: cáp xoắn đôi (nên dùng cáp có vỏ bọc) Khoảng cách cáp tối đa: 10 m |
CI/CO Link
| Cổng kết nối ngõ vào/ngõ ra | Ngõ vào: 1 ngõ vào, ngõ ra: 1 ngõ ra đầu nối RJ45 |
|---|---|
| Cáp kết nối | Cáp xoắn đôi Category 5 (CAT5-STP) (1 đôi dây data + 1 đôi dây điều khiển) |
| Khoảng cách cáp kết nối tối đa | 800 m |
Ngõ ra nguồn điện 24 V DC
| Điện áp ngõ ra | 24 V DC ±10 % trở xuống |
|---|---|
| Dòng điện tối đa | 100 mA |
| Cổng kết nối | Đầu nối tháo rời (2 chân) |
| Nhiệt độ cho phép | 0 ℃ đến +40 ℃ |
|---|---|
| Độ ẩm cho phép | 35 % - 80 %RH (không ngưng tụ) |
| Vật liệu | Bảng điều khiển: bằng nhôm alumi màu đen Vỏ: thép đã được xử lý bề mặt |
| Kích thước | 482 (R) × 44 (C) × 331.5 (S) mm |
| Khối lượng | 3.6 kg |
| Phụ kiện đi kèm | Đầu cắm tháo rời (16 chân) x 4, đầu cắm tháo rời (4 chân) x 1, Đầu cắm tháo rời (2 chân) x 1, vít gắn tủ Rack x 4 |
Khi hoạt động ở chế độ độc lập
| Nguồn điện | Bộ cấp nguồn có thể sử dụng: AD-011, AD-031B 24 V DC (phạm vi hoạt động: 20 V - 40 V DC) Cấu trúc hai ngõ vào nguồn điện cho phép cung cấp điện dự phòng. |
|---|---|
| Dòng điện tiêu thụ | 0.7 A trở xuống (giá trị tối đa trong phạm vi hoạt động nguồn điện) 0.55 A trở xuống (khi hoạt động ở nguồn điện 24 V DC) |
| Đèn chỉ báo | Đèn chỉ báo ngõ vào điều khiển (32), đèn chỉ báo nguồn, đèn chỉ báo CPU OFF, đèn chỉ báo lỗi FAULT |
| Ngõ vào điều khiển | 32 ngõ vào, đầu vào tiếp điểm không điện áp, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA, ngõ vào bộ ghép ảnh, đầu nối tháo rời (16 chân) |
| Điều khiển ưu tiên | Không kiểm soát ưu tiên, ưu tiên dựa trên số lượng đầu nối, ưu tiên vào sau ra trước, ưu tiên vào trước ra trước |
| Cáp kết nối | Cáp chính: cáp xoắn CPEV hoặc cáp STP Category 5 * Khi kết nối nguồn điện với mỗi thiết bị: 1 đôi dây data Khi chỉ kết nối nguồn điện với SX-2000CI: 1 đôi dây data và 2 đôi dây cho nguồn điện dự phòng, hoặc 1 đôi dây data và 1 đôi dây cho nguồn điện không dự phòng Cáp Brach: Cáp STP Category 5 (với đầu nối RJ45) |
| Khoảng cách cáp tối đa | 800 m |
| Thời gian trễ tối đa | 300 ms |
Ngõ ra nguồn điện 24 V DC
| Điện áp ngõ ra | 24 V DC ±10 % trở xuống |
|---|---|
| Dòng điện tối đa | 100 mA |
| Cổng kết nối | Đầu nối tháo rời (2 chân) |
| Nhiệt độ cho phép | 0 ℃ đến +40 ℃ |
|---|---|
| Độ ẩm cho phép | 35 % - 80 %RH (không ngưng tụ) |
| Vật liệu | Bảng điều khiển: bằng nhôm alumi màu đen Vỏ: thép đã được xử lý bề mặt |
| Kích thước | 482 (R) × 44 (C) × 331.5 (S) mm |
| Khối lượng | 3.6 kg |
| Phụ kiện đi kèm | Đầu cắm tháo rời (16 chân) x 4, đầu cắm tháo rời (4 chân) x 1, Đầu cắm tháo rời (2 chân) x 1, vít gắn tủ Rack x 4 |
| Phụ kiện tùy chọn | Bộ cung cấp nguồn điện DC: AD-011, AD-031B Đầu nối: RM-200RJ |
