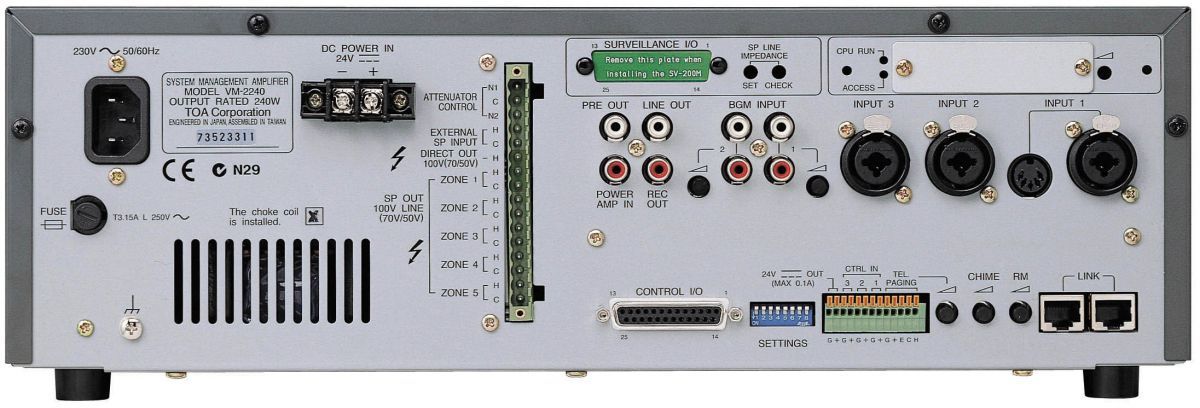

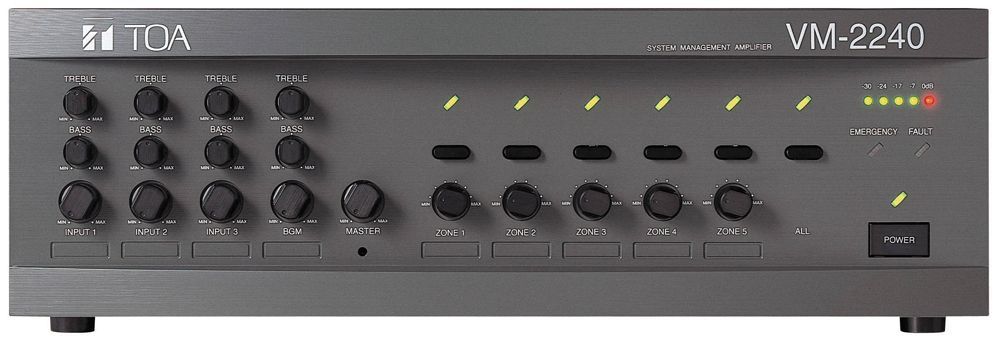

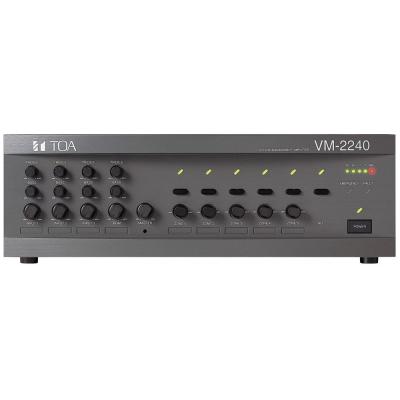

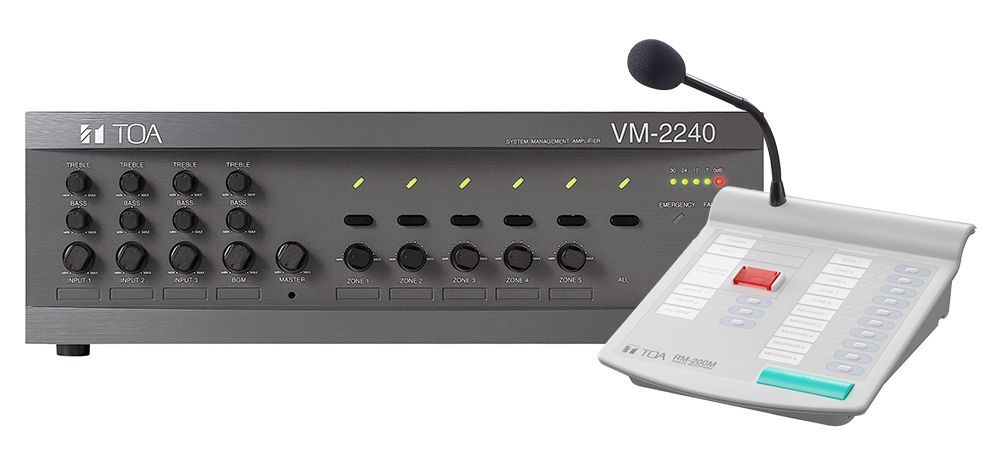

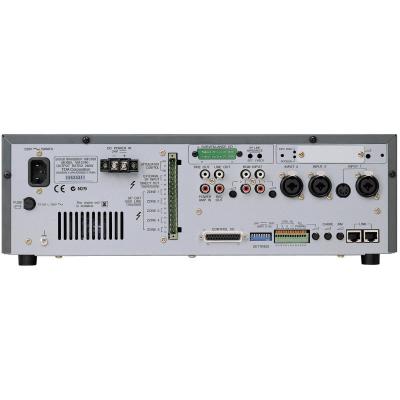

Bộ thông báo 5 vùng 240W TOA VM-2240
Thông số kỹ thuật VM-2240
(*1) Khi gắn thêm mô-đun lưu bản tin âm thanh : EV-200M
(*2) Khi gắn thêm mô-đun giám sát đường dây : SV-200MA
(*3) 0 dB= 1 V
| Nguồn điện | AC: 230 V DC: 24 V/15 A cầu đấu M3.5, khoảng cách các ốc: 8mm(0.31”), kích thước cáp: AWG22 – AWG14 |
|---|---|
| Công suất tiêu thụ với nguồn AC | Khi không có tín hiệu: 54W Trong trạng thái bình thường tùy theo EN60065: 1998 sec, 4.2: 255W Với khi hoạt động công suất tối đa: 549W |
| Dòng tiêu thụ với nguồn vào DC | Khi không có tín hiệu: 1A Trong trạng thái bình thường tùy theo EN60065: 1998 sec, 4.2: 5A Với khi hoạt động công suất tối đa: 14A |
| Công suất ra loa | 240 W |
| Điện áp ngõ ra / Trở kháng | 100 V/42 Ω (có thể lựa chọn bằng cách chuyển mạch bên trong) |
| Đáp tuyến tần số | 50 Hz - 16 kHz |
| Độ méo tín hiệu | 1 % hoặc ít hơn |
| Tỷ lệ S/N | 60 dB hoặc hơn |
| Điều khiển âm sắc | Bass: 100Hz ±10 dB, Treble: 10 kHz ±10 dB (Các ngõ vào 1 – 3 và ngõ vào BGM riêng biệt có thể lựa chọn) |
| Micro chọn vùng từ xa / kết nối tăng âm mở rộng | 2 cổng nối RJ45 cho kết nối micro chọn vùng từ xa hoặc kết nối với bộ tăng âm liền mixer 5 vùng công suất 120W hoặc 240W như một tăng âm mở rộng. Khoảng cách tối đa: tổng khoảng cách là 800 m Cáp kết nối: Cáp 5 cặp xoắn có bọc nhiễu Tối đa 4 micro chọn vùng từ xa có thể kết nối. |
| Ngõ vào | INgõ vào 1 – 3: -60dB (*3) (Mic1/-10dB (*3) (LINE) (có thể chọn), 600Ω cân bằng điện tử (*4), kiểu giắc cannon / giắc 6ly (chỉ ngõ vào 1 có thêm kiểu giắc cắm DIN (*5)). Ngõ vào cho điện thoai: Kiểu chân cắm (*6) Ngõ vào âm thanh: -10dB (*3), 10 kΩ cân bằng điện tử với kiểu cắm có bọc nhiễu Ngõ vào điều khiển: kiểu dry contact không điện áp, Điện áp mở: 3.3 V DC, Dòng ngắn mạch: dưới 1 mA. BGM 1 – 2: -20dB (*3), 10 kΩ, kiểu giắc hoa sen, mono (trộn bên trong) Ngõ vào tăng âm: 0dB (*3), 10kΩ, kiểu giắc hoa sen Ngõ vào mức line cho tăng âm bên ngoài: 100 V line, để phát All-zone (ngõ vào này có thê chọn khi ngõ vào “phát thông báo thiết bị tắt” được kích hoạt |
| Ngõ ra | Ngõ ra loa: Kiểu chân cắm (*7) 5 phím lựa chọn vùng loa với chiết áp (tất cả các zone có thể lựa chọn đồng thời) Ngõ ra loa trực tiếp: ngõ ra trực tiếp từ tăng âm tới biến áp ngõ ra (không qua chiết áp) Ngõ ra line: 0dB (*3), 10 kΩ, kiểu giắc hoa sen Ngõ ra ghi âm: 0dB (*3), 10 kΩ, kiểu giắc hoa sen Ngõ ra cho tăng bên ngoài: 0 dB(*3), 10 kΩ, kiểu giắc hoa sen |
| Ngõ vào điều khiển | Ngõ vào điều khiển 1 – 3, kiểu giắc cắm Ngõ vào điều khiển kiểu dry contact không điện áp, điện áp mở 3.3 V DC, dòng ngắn mạch: 1mA hoặc thấp hơn |
| Ngõ vào và ngõ ra điều khiển | Kiểu giắc D-Sub (25 chân, cái) Ngõ vào: Kiểu dry contact không điện áp, điện áp mở: 3.3 V DC, dòng ngắn mạch: 1 mA hoặc thấp hơn Ngõ ra: kiểu cực dương hở, điện áp 30 V DC,dòng điều khiển: 10 mA hoặc thấp hơn (1) Ngõ vào điều khiển bên ngoài Kích hoặc bản tin (*8) Kích hoạt nguồn Kích hoặc hoặc dừng phát bản tin khẩn cấp Phát thông báo khi Cutoff (khi kích hoạt bởi thiết bị khẩn cấp bên ngoài) (1) Ngõ ra trạng thái Sự bất thường trong giao tiếp giữa micro chọn vùng và tăng âm mở rộng Trạng thái nguồn AC Trạng thái nguồn DC Sự bất thường của nguồn âm thanh khi mạch lưu bản tin bị lỗi, sẽ hiển thị đèn (FAULT) Kích hoạt nút nguồn |
| Ngõ ra điều khiển Chiết áp bên ngoài | Kiểu giắc căm (*7), rơle, ngõ ra kiểu dry contact không điện áp, điện áp 30 VDC, 125 V AC, Dòng điều khiên 7 A (DC) hoặc thấp hơn, 7 A(AC) hoặc thấp hơn |
| Ngõ ra và ngõ vào giám sát (*9) | Kiểu giắc D-sub (25 chân, cái) Ngõ vào: kiểu dry contact không điện áp, điện áp mở: 3.3 V DC, dòng ngắn mạch: 1 mA hoặc thấp hơn Ngõ ra: kiểu cực dương hở, điện áp 30 V DC, dòng điều khiển: 10 mA hoặc thấp hơn. |
| Nguồn cung cấp | 24 V DC/0.1A, với nguồn cung cấp tới một bộ điều khiển tăng âm tùy chọn RU-2001/RU-2002, kiểu giắc cắm (*6). |
| Tiếng Chuông | Chuông được lưu sẵn: 2- tiếng chuông/2 tiếng chuông(lặp lại nhanh)/4-chuông(tăng dần)/một tiếng chuông/4-tiếng chuông (Tăng dần/giảm dần/tắt) Nguồn âm thanh từ mạch lưu bản tin: tiếng chuông lưu sẵn (*8) |
| Chức năng | Hai thiết bị xếp chồng Phát bản tin khẩn cấp (đều khiển nối tiếp) Điều khiển mức ưu tiên phát Chức năng giám sát (phát hiện lỗi) (*9) Nguồn cung cấp tới mỗi một micro chọn cùng từ xa Trở kháng đường dây: 40 Ω (một chiều) hoặc thấp hơn |
| Nhiệt độ hoạt động | 0 ℃ đến +40 ℃ |
| Thành phần | Mặt trước: Nhựa ABC, sơn màu xám tối Vỏ: sắt, sơn màu xám tối |
| Kích thước | 419 (R) × 143.3 (C) × 355.7 (S) mm |
| Trọng lượng | 14.5 kg |
| Phụ kiện | Cáp nguồn 2m, Giấy ghi nhãn, 4x tấm cho phím điều chỉnh âm lượng, cầu chì T3.15 A |
| Tùy chọn | Tai gắn tủ rack: MB-36 Ngõ vào biến áp cân bằng: IT-450 Mạch lưu bản tin ghi âm sẵn: EV-200M Mạch giám sát: SV-200MA |
| (*4) có thể chuyển đổi sang cân bằng với việc sử dụng biến áp ngõ vào tùy chọn IT-450 (*5) cho kết nối với micro PM-660D với một công tắc điều kiển micro (*6) sử dụng với cáp có đường kính: AWG26 – AWG20, 0.5 mm2 (*7) sử dụng với cáp có đường kính: AWG24 – AWG12, 2.5 mm2 (*8) Khi mạch lưu bản tin âm thanh EV-200M được yêu cầu. Nguồn phát tiếng chuông phải được lưu trong một thẻ nhớ CF vào cắm vào EV-200M (*9) Khi mạch giám sát đường dây SV-200MA được yêu cầu. |
