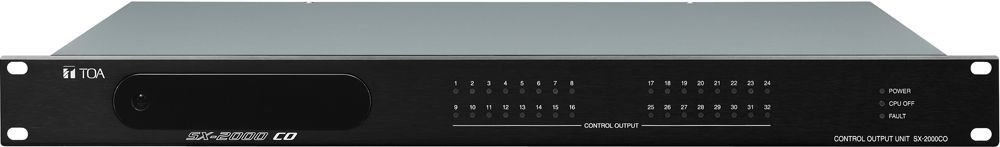

Thiết bị ngõ ra điều khiển TOA SX-2000CO
Model: SX-2000CO
Bảo hành: 12 tháng
Giá (gồm VAT): Liên hệ
Chức năng sản phẩm
SX-2000CO một thiết bị ngõ ra điều khiển trong hệ thống SX-2000 phù hợp với tiêu chuẩn EIA (kích thước 1 U). Có thể sử dụng nhiều bộ thiết bị ngõ ra điều khiển tại nhiều vị trí khác nhau trong hệ thống. Thiết bị bao gồm có 32 ngõ ra điều khiển.
Để lại lời nhắn
Thông số kỹ thuật SX-2000CO
| Nguồn điện | Bộ cấp nguồn có thể sử dụng: VX-200PS 24 V DC (phạm vi hoạt động: 20 V - 40 V DC) Cấu trúc hai ngõ vào nguồn điện cho phép cung cấp điện dự phòng |
|---|---|
| Dòng điện tiêu thụ | 0.34 A trở xuống (giá trị tối đa trong phạm vi hoạt động nguồn điện) 0.29 A trở xuống (khi hoạt động ở nguồn điện 24 V DC) |
| Đèn chỉ báo | Đèn chỉ báo ngõ vào điều khiển (32), đèn chỉ báo nguồn, đèn chỉ báo CPU OFF, đèn chỉ báo lỗi FAULT |
| Ngõ ra điều khiển | 32 ngõ ra, đầu ra tiếp điểm không điện áp, ngõ ra tiếp điểm rơ-le (điện áp chịu đựng:40 V DC, dòng điều khiển: 2 mA đến300 mA, đầu nối tháo rời (6 chân) |
CI/CO Link
| Cổng kết nối ngõ vào/ngõ ra | Ngõ vào: 1 ngõ vào, ngõ ra: 1 ngõ ra đầu nối RJ45 |
|---|---|
| Cáp kết nối | Cáp xoắn đôi Category 5 (CAT5-STP) (1 đôi dây data + 1 đôi dây điều khiển) |
| Khoảng cách cáp tối đa | 800 m |
| Nhiệt độ cho phép | 0 ℃ đến +40 ℃ |
|---|---|
| Độ ẩm cho phép | 35 % - 80 %RH (không ngưng tụ) |
| Vật liệu | Bảng điều khiển: bằng nhôm alumi màu đen Vỏ: thép đã được xử lý bề mặt |
| Kích thước | 482 (R) × 44 (C) × 331.5 (S) mm |
| Khối lượng | 3.6 kg |
| Phụ kiện đi kèm | Đầu cắm tháo rời (6 chân) x 16, đầu cắm tháo rời (4 chân) x 1, vít gắn tủ Rack x 4 |
Khi hoạt động ở chế độ ma trận
| Nguồn điện | Bộ cấp nguồn có thể sử dụng: AD-011, AD-031B 24 V DC (phạm vi hoạt động: 20 V - 40 V DC) Cấu trúc hai ngõ vào nguồn điện cho phép cung cấp điện dự phòng |
|---|---|
| Dòng điện tiêu thụ | 0.34 A trở xuống (giá trị tối đa trong phạm vi hoạt động nguồn điện) 0.29 A trở xuống (khi hoạt động ở nguồn điện 24 V DC) |
| Đèn chỉ báo | Đèn chỉ báo ngõ vào điều khiển (32), đèn chỉ báo nguồn, đèn chỉ báo CPU OFF, đèn chỉ báo lỗi FAULT |
| Ngõ ra điều khiển | 32 ngõ ra, đầu ra tiếp điểm không điện áp, ngõ ra tiếp điểm rơ-le (điện áp chịu đựng:40 V DC, dòng điều khiển: 2 mA đến300 mA, đầu nối tháo rời (6 chân) |
CI/CO Link
| Input/Output Connector | Ngõ vào: 1 ngõ vào, ngõ ra: 1 ngõ ra đầu nối RJ45 |
|---|---|
| Cáp kết nối | Cáp xoắn đôi Category 5 (CAT5-STP) (1 đôi dây data + 1 đôi dây điều khiển) |
| Khoảng cách cáp tối đa | 800 m |
| Nhiệt độ cho phép | 0 ℃ đến +40 ℃ |
|---|---|
| Độ ẩm cho phép | 35 % - 80 %RH (không ngưng tụ) |
| Vật liệu | Bảng điều khiển: bằng nhôm alumi màu đen Vỏ: thép đã được xử lý bề mặt |
| Kích thước | 482 (R) × 44 (C) × 331.5 (S) mm |
| Khối lượng | 3.6 kg |
| Phụ kiện đi kèm | Đầu cắm tháo rời (6 chân) x 16, đầu cắm tháo rời (4 chân) x 1, Đầu cắm tháo rời (2 chân) x 1 vít gắn tủ Rack x 4 |
Khi hoạt động ở chế độ ma trận
| Nguồn điện | Bộ cấp nguồn có thể sử dụng: AD-011, AD-031B 24 V DC (phạm vi hoạt động: 20 V - 40 V DC) Cấu trúc hai ngõ vào nguồn điện cho phép cung cấp điện dự phòng |
|---|---|
| Dòng điện tiêu thụ | 0.34 A trở xuống (giá trị tối đa trong phạm vi hoạt động nguồn điện) 0.29 A trở xuống (khi hoạt động ở nguồn điện 24 V DC) |
| Đèn chỉ báo | Đèn chỉ báo ngõ vào điều khiển (32), đèn chỉ báo nguồn, đèn chỉ báo CPU OFF, đèn chỉ báo lỗi FAULT |
| Ngõ ra điều khiển | 32 ngõ ra, đầu ra tiếp điểm không điện áp, ngõ ra tiếp điểm rơ-le (điện áp chịu đựng:40 V DC, dòng điều khiển: 2 mA đến300 mA, đầu nối tháo rời (6 chân) |
| Cáp kết nối | Cáp chính: cáp xoắn CPEV hoặc cáp STP Category 5 * Khi kết nối nguồn điện với mỗi thiết bị: 1 đôi dây data Khi chỉ kết nối nguồn điện với SX-2000CI: 1 đôi dây data và 2 đôi dây cho nguồn điện dự phòng, hoặc 1 đôi dây data và 1 đôi dây cho nguồn điện không dự phòng Cáp Brach: Cáp STP Category 5 (với đầu nối RJ45) |
| Khoảng cách cáp tối đa | 800 m |
| Thời gian trễ tối đa | 300 ms |
| Nhiệt độ cho phép | 0 ℃ đến +40 ℃ |
|---|---|
| Độ ẩm cho phép | 35 % - 80 %RH (không ngưng tụ) |
| Vật liệu | Bảng điều khiển: bằng nhôm alumi màu đen Vỏ: thép đã được xử lý bề mặt |
| Kích thước | 482 (R) × 44 (C) × 331.5 (S) mm |
| Khối lượng | 3.6 kg |
| Phụ kiện đi kèm | Đầu cắm tháo rời (16 chân) x 4, đầu cắm tháo rời (4 chân) x 1, Đầu cắm tháo rời (2 chân) x 1 Vít gắn tủ Rack x 4 |
| Phụ kiện tùy chọn | Bộ cấp nguồn DC: AD-011, AD-031B Đầu nối: RM-200RJ |
